انکودر سری E40 آتونیکس
آتونیکس یک شرکت کره ای فعال در زمینه تولید انواع سنسور و انکودر است که به دلیل تنوع بسیار زیاد و کیفیت بالای محصولات، یکی از برندهای محبوب و شناخته شده در این زمینه می باشد.

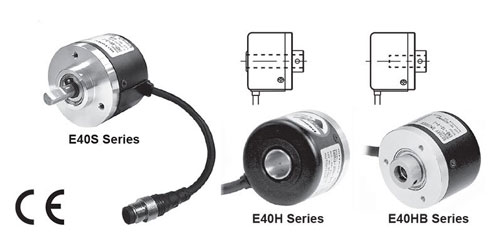

انکودرهای سری E40 به عنوان یکی از پرکاربردترین انکودر های تولیدی شرکت آتونیکس، از نوع روتاری انکودر افزایشی هستند و از نظر نحوه اتصال به قسمت دوار موتور (روتور)، در 3 سری شفت دار (E40S)، هالو شفت (E40H) و نیمه هالو شفت (E40HB) تولید می شوند.
که انتخاب هر یک از این مدل ها با توجه به شرایط و محل ارتباط و اتصال صورت می گیرد.
انکودر سری E40HB آتونیکس
همانطور که گفته شد انکودرهای سری E40HB آتونیکس از نوع نیمه هالو شفت می باشند. انکودر های هالو شفت و نیمه هالو شفت به خاطر آسانی در نصب و ساختار بهتر برای اتصال به شفت موتور، بیشتر به پشت موتور ها متصل شده و دور موتور را اندازه می گیرند.
حداکثر پاسخ فرکانسی انکودرهای سری E40HB آتونیکس، 300kHz است (به حداکثر تعداد پالس هایی که انکودر در مدت یک ثانیه به صورت الکترونیکی می تواند تولید کند، حداکثر پاسخ فرکانسی می گویند.)
حداکثر چرخش مجاز انکودرهای سری E40HB آتونیکس ، 5000 دور بر دقیقه (rpm) است. این مشخصه به معنی حداکثر چرخش مجاز مکانیکی انکودر چرخشی می باشد و تاثیر زیادی روی عمر کارکرد انکودر دارد. بنابراین، تعداد دور چرخش نباید از مقدار مشخص شده تجاوز کند.

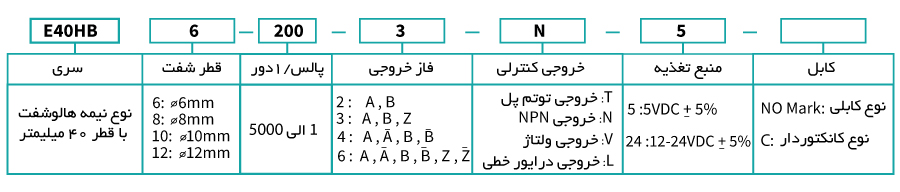

انکودرهای سری E40HB آتونیکس علاوه بر کیفیت بالا و دقت عملکردی که دارند، بسیار متنوع هستند و از نظر قطر داخلی شفت، رزولوشن، فاز خروجی، خروجی کنترلی، منبع تغذیه و نوع اتصال در انواع مختلفی تولید می شوند. در شکل زیر راهنمای انتخاب مدل انکودرهای سری E40HB را مشاهده می کنید.
