کابل شبکه زوج به هم تابیده
کابل های زوج به هم تابیده یکی از پرکاربرد ترین انواع کابل شبکه می باشند. در ساختار این نوع کابل همانطور که از نامش پیداست، سیم ها دو به دو به هم تابیده شده اند، تا این امر سبب جلوگیری از وقوع اختلالات الکترومغناطیسی شود و آنها را خنثی نماید.
دسته بندی کابل های زوج به هم تابیده
کابل های زوج به هم تابیده از نظر سرعت و پهنای باند به گروه های مختلفی تقسیم می شوند. گروه بندی کابل های شبکه با عبارت Cat که مخفف عبارت Category است و عدد مقابل آن که ورژن کابل است، بیان می شود. هر چه عدد مقابل cat بزرگتر باشد، تکنولوژی جدیدتری را داریم که از نظر پهنای باند و نرخ انتقال سرعت و میزان نویزپذیری بهبود پیدا کرده است.
کابل های شبکه زوج به هم تابیده از نظر ساختاری نیز انواع مختلفی دارند که از یک سری حروف مخفف برای دسته بندی آن ها استفاده می شود:
TP : که مخفف عبارت Twisted Pair است، برای بیان زوج سیم به هم تابیده می باشد
F : مخفف Foil به معنی ورقه ی آلومینیوم است
S : به کلمه Shielded یا شیلددار اشاره دارد
U : به کلمه Unshielded یا بدون شیلد اشاره دارد
به این نکته توجه کنید که حرفی که قبل از TP میاد، به لایه‌ی حفاظتی دور زوج سیم های به هم تابیده اشاره دارد و حرفی که در ابتدای عنوان کابل (معمولا قبل از اسلش) نوشته می شود، لایه‌ی حفاظتی کلی که در زیر روکش قرار دارد را بیان می کند.

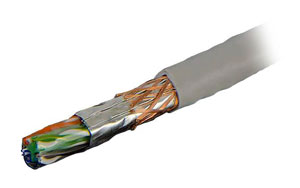

کابل شبکه Cat6 SF/UTP - LSZH رسانا کابل
کابل شبکه Cat6 SF/UTP - LSZH رسانا کابل از نوع کابل زوج به هم تابیده رده 6 از نوع شیلددار دارای فویل است که دور زوج سیم های آن، لایه‌ی حفاظتی وجود ندارد. با توجه به ساختار گفته شده، این کابل از مقاومت مناسبی در برابر تداخل الکترومغناطیسی برخوردار است.
این کابل دارای روکش LSZH است که نوعی پلاستیک هالوژن فری می باشد و باعث می شود در زمان سوختن دود سمی از خود تولید نکند و در واقع این کابل با محیط زیست سازگار است و هیچ ضرری به آن نمی رساند.
