سنسور فیبر نوری
سنسور فیبر نوری (optical fiber sensor) یکی از پرکاربردترین و منحصر به فردترین سنسور ها در حوزه‌ی اتوماسیون و برق است که بطور کلی از یک کابل فیبر نوری متصل شده به یک دستگاه که وظیفه‌ی تقویت را به عهده دارد، تشکیل شده است.
از جمله ویژگی های سنسور فیبر نوری، طول بلند کابل و قابلیت انعطاف آن است که امکان نصب آسان در جاهای باریک با دسترسی مشکل را فراهم می کند.قسمت تشخیص دهنده خیلی کوچک سنسور فیبر نوری علاوه بر جلوگیری از هدر رفت فضا، امکان نصب خیلی نزدیک به هدف و کشف اهداف خیلی ریز را فراهم میکند. دقت بالا، امکان تشخیص از راه دور و قابلیت استفاده به عنوان ضد انفجار از دیگر ویژگی های سنسور فیبر نوری می باشد.
سنسورهای فیبر نوری کاربرد گسترده‌ای در صنایع مخابرات و ارتباطات، هوا فضا، خطوط انتقال نفت و گاز و پتروشیمی در پالایشگاه‌ها دارند.
کابل فیبر نوری مدل FTC-1520-05 آتونیکس

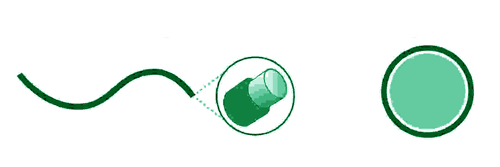

کابل فیبر نوری مدل FTC-1520-05 آتونیکس از نوع فیبر نوری استاندارد (تک رشته) می باشد که دارای بازدهی بالا در انتقال نور است. بخش تشخیص دهنده آن از نوع استوانه ای (قطر 1.5) با قابلیت تشخیص اجسام با حداقل قطر 0.5 میلی متر است.
شعاع مجاز استرس در خمش
همانطور که میدانید کابل فیبر نوری قابلیت استفاده در شرایطی که خمش مورد نیاز باشد، را دارد ولی با افزایش میزان خم شدن، نرخ انتقال نور نیز کاهش می یابد. اگر شعاع خمش کمتر از شعاع مجاز استرس برای خم شدن باشد، نرخ انتقال نور شدیدا افت می کند. توجه داشته باشید که کابل کمتر از شعاع مجاز استرس خم نشود.
- فیبر نوری نوع قابل انعطاف : R1
- فیبر نوری نوع مقاوم در برابر قطعی : R5
- نوع کواکسیال، استاندارد : R30 یا R50
- نوع مقاوم در برابر حرارت : R30 یا R50
شعاع مجاز استرس در خمش کابل فیبر نوری مدل FTC-1520-05 آتونیکس به عنوان یک فیبر نوری نوع استاندارد، R15 می باشد.
