سنسور فیبر نوری آتونیکس
سنسور فیبر نوری آتونیکس از نظر روش تشخیص به 2 نوع پرتوی (Through beam) و بازتابشی پراکنده (Diffuse reflective) تقسیم بندی می شود که هر کدام کاربرد مخصوص به خود را دارند.
فیبرهای نوری آتونیکس از نظر ساختار در انواع فیبر نوری استاندارد (تک رشته)، فیبر نوری قابل انعطاف (چند رشته) و فیبر نوری مقاوم در برابر قطعی تولید می شوند.

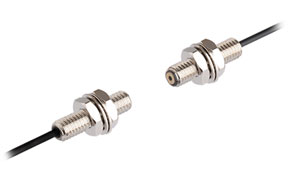

کابل فیبر نوری مدل FT-320-06B آتونیکس
کابل فیبر نوری مدل FT-320-06B آتونیکس از نظر ساختاری از نوع مقاوم در برابر قطعی می باشد. این نوع کابل فیبر نوری از تعداد زیادی فیبرهای مسطح مستقل تشکیل شده است که درجه بالایی از انعطاف را تضمین می کنند و به راحتی قطع نمی شوند. بنابراین انتخابی مناسب جهت استفاده در کاربردهای متحرک می باشد به عنوان مثال برای صنعت رباتیک که بازوی ربات دائم در حال حرکت و تغییر وضعیت است، بسیار مناسب است.
کابل فیبر نوری مدل FT-320-06B آتونیکس از نظر نوع تشخیص از نوع پرتوی (Through beam) است. در این روش تشخیص دو head سنس کننده مجزا با فاصله از یکدیگر نصب میشوند و هرگاه که شعاع نوری ما بین آنها شکسته شود یک خروجی را تریگر میکنند.
-
شعاع مجاز استرس در خمش
- کابل فیبر نوری قابلیت استفاده در شرایطی که خمش مورد نیاز باشد، را دارد ولی با افزایش میزان خم شدن، نرخ انتقال نور نیز کاهش می یابد. اگر شعاع خمش کمتر از شعاع مجاز استرس برای خم شدن باشد، نرخ انتقال نور شدیدا افت می کند. توجه داشته باشید که کابل کمتر از شعاع مجاز استرس خم نشود.
-
- فیبر نوری نوع قابل انعطاف : R1
- فیبر نوری نوع مقاوم در برابر قطعی : R5
- نوع کواکسیال، استاندارد : R30 یا R50
- نوع مقاوم در برابر حرارت : R30 یا R50
