سنسور نوری سری BR آتونیکس
سنسور نوری سری BR آتونیکس یک نوع سنسور نوری استوانه ای با قطر 18 میلیمتر است که دارای 4 مد تشخیص متفاوت از جمله دوطرفه (Through-beam)، انعکاسی با رفلکتور (Retroreflective)، انعکاسی پراکنده (Diffuse reflective) و میکرواسپات (Narrow beam) می باشد که به منظور استفاده در رنج گسترده ای از کاربردها طراحی و تولید شده اند.
سنسور نوری سری BR آتونیکس دارای سیستم تحلیل سیگنال دیجیتال به منظور ایجاد مقاومت مناسب در برابر نویز می باشد. این سری از محصولات از نظر نوع اتصال در دو مدل کانکتور دار و کابلی تولید می شود.

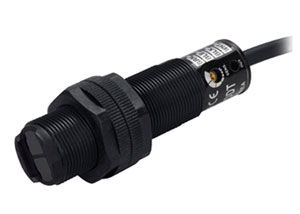

سنسور نوری BRP400-DDT آتونیکس
سنسور نوری BRP400-DDT آتونیکس با ابعاد کوچک، به صورت استوانه ای از جنس پلی آمید مشکی ساخته شده است و گزینه ای مناسب جهت استفاده در فضاهای باریک می باشد.
-
روش تشخیص
- سنسور نوری BRP400-DDT آتونیکس از نظر روش تشخیص، از نوع انعکاسی پراکنده (Diffuse reflective) است. در این نوع سنسور نوری یکطرفه، بخش فرستنده و گیرنده در کنار یکدیگر در داخل یک بدنه نصب می شوند و اساس کار آن ارسال نور مدوله شده و دریافت بازتابش این نور از سطوح مختلف می باشد. در سنسور نوری یکطرفه انعکاسی پراکنده ، نور مدوله شده توسط فرستنده، به طور مستقیم در فضا پخش می شود، هنگامی که این نور به مانعی برخورد کند به صورت مستقیم و غیر مستقیم منعکس می شود که میزان انعکاس این نور به رنگ، نوع سطح، حجم و زاویه مانع بستگی دارد. این نور منعکس شده توسط گیرنده سنسور دریافت و در صورتی که میزان آن به حد کافی باشد خروجی تغییر وضعیت می دهد.
-
- برای نصب سنسور های یک طرفه می بایست دقت شود که زمینه پشت سنسور نور را جذب یا منحرف کند تا در صورتی که مانعی روبروی سنسور وجود نداشت، نور منعکس شده به سنسور باعث فعال شدن سنسور نشود.
-
-
مد عملکرد
- سنسور نوری BRP400-DDT آتونیکس از نظر حالت کاری، قابلیت سوئیچ روی مد تاریک وصل یا روشن وصل به وسیله سیم فرمان را دارد. مد روشن وصل بدین صورت عمل می کند که هرگاه گیرنده، نور ارسال شده از جانب فرستنده را دریافت کند، المان های سوئیچینگ خروجی (ترانزیستور)، وصل می شوند. و مد تاریک وصل بدین صورت است که وقتی گیرنده، نور ارسال شده از جانب فرستنده را دریافت نمی کند، المان سوئیچینگ خروجی وصل می شود.
-
-
-
نوع اتصال و خروجی کنترلی
- سنسور نوری BRP400-DDT آتونیکس از نظر نوع اتصال از نوع کابلی ( ø5-2m) می باشد و با دو نوع خروجی کنترلی NPN و PNP قابل سفارش است.
