سنسور نوری سری BR آتونیکس
سنسور نوری سری BR آتونیکس یک نوع سنسور نوری استوانه ای با قطر 18 میلیمتر است که دارای 4 مد تشخیص متفاوت از جمله دوطرفه (Through-beam)، انعکاسی با رفلکتور (Retroreflective)، انعکاسی پراکنده (Diffuse reflective) و میکرواسپات (Narrow beam) می باشد که به منظور استفاده در رنج گسترده ای از کاربردها طراحی و تولید شده اند.
سنسور نوری سری BR آتونیکس دارای سیستم تحلیل سیگنال دیجیتال به منظور ایجاد مقاومت مناسب در برابر نویز می باشد. این سری از محصولات از نظر نوع اتصال در دو مدل کانکتور دار و کابلی تولید می شود.

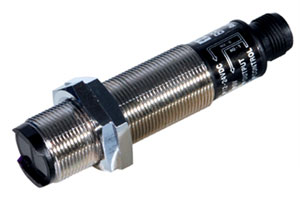

سنسور نوری BR200-DDTN-C آتونیکس
سنسور نوری BR200-DDTN-C آتونیکس با ابعاد کوچک و به صورت استوانه ای ساخته شده است و گزینه ای مناسب برای تشخیص در فضاهای باریک می باشد.
-
روش تشخیص
- سنسور نوری BR200-DDTN-C آتونیکس از نظر روش تشخیص، از نوع میکرواسپات (Narrow beam) است. در این نوع سنسور نوری، اندازه نقطه پرتو باریک پس از عبور از لنز تاثیر کمی روی پیش زمینه جسم دارد. این نوع سنسور مناسب استفاده در فضای باریک یا تشخیص هدف با ابعاد کوچک می باشد.
-
-
-
مد عملکرد
- سنسور نوری BR200-DDTN-C آتونیکس از نظر حالت کاری، قابلیت سوئیچ روی مد تاریک وصل یا روشن وصل به وسیله سیم فرمان را دارد. مد روشن وصل بدین صورت عمل می کند که هرگاه گیرنده، نور ارسال شده از جانب فرستنده را دریافت کند، المان های سوئیچینگ خروجی (ترانزیستور)، وصل می شوند. و مد تاریک وصل بدین صورت است که وقتی گیرنده، نور ارسال شده از جانب فرستنده را دریافت نمی کند، المان سوئیچینگ خروجی وصل می شود.
-
-
-
نوع اتصال و خروجی کنترلی
- سنسور نوری BR200-DDTN-C آتونیکس از نظر نوع اتصال از نوع کانکتوردار (M12) می باشد و با دو نوع خروجی کنترلی NPN و PNP قابل سفارش است.
