سنسور نوری آتونیکس
برند آتونیکس یکی از معتبرترین و معروف ترین برندهای تولید کننده انواع سنسور در سراسر جهان است که دارای سنسورهای بسیار با کیفیت و متنوع برای کاربردهای مختلف می باشد.
همانطور که می دانید سنسورها با توجه به واسطه ی اعمال شده برای تشخیص، دسته بندی می شوند. سنسور هایی که از نور به عنوان این واسطه استفاده می کنند، با نام سنسور نوری شناخته می شوند. سنسور نوری از نوع سنسور غیر تماسی است که به منظور تشخیص حضور، عبور، اندازه، رنگ و شفافیت هدف، مورد استفاده قرار میگیرد.
سنسور نوری سری BTF آتونیکس
سنسور نوری سری BTF آتونیکس با استفاده از یک چیپ IC نوری ساخته شده اند و با قطر 3.7 میلی متر در دسته سنسور های فوق باریک قرار میگیرند و همین ویژگی سبب محبوبیت این سنسور نوری جهت نصب در فضاهای محدود و فشرده شده است. سنسور نوری سری BTF آتونیکس دارای تقویت کننده داخلی می باشد و قابلیت تشخیص اهداف بسیار کوچک از قبیل سیم های فلزی و چیپ های نیمه هادی را دارد.
سنسور نوری سری BTF آتونیکس دارای درجه حفاظتی بسیار بالا ( IP67 ) است و این ویژگی سبب می شود تا سنسور عملکرد پایدار و بدون خطایی حتی در محیط های مرطوب و یا با گرد و غبار داشته باشد. این محصول دارای دو نشانگر وضعیت LED جهت نمایش حالت پایدار (LED سبز ) و حالت عملکرد تشخیص (LED قرمز) می باشد.
انواع سنسور نوری سری BTF آتونیکس
سنسور نوری سری BTF آتونیکس از نظر نوع تشخیص در انواع دوطرفه (BTF1M)، یکطرفه از نوع انعکاسی پراکنده (BTF30)، یکطرفه از نوع انعکاسی BTF15) BGS) ، از نظر مد عملکرد در انواع فقط Light On (روشن وصل) و فقط Dark On (تاریک وصل) و از نظر نوع خروجی کنترلی در انواع NPN , PNP ساخته می شوند.
-

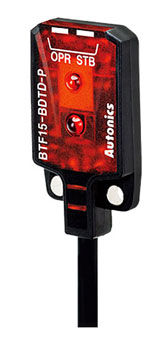

سنسور نوری مدل BTF15-BDTD آتونیکس
-
نوع تشخیص
- سنسور نوری مدل BTF15-BDTD آتونیکس از نظر نوع تشخیص یک سنسور نوری انعکاسی BGS reflective) BGS) است. این نوع سنسور نوری، رنج فاصله تنظیم شده را با الگوریتمی بر مبنای اصول مثلثاتی تشخیص می دهد. این به منظور بدست آوردن مکان تصویر ایجاد شده توسط نور دریافتی بر روی المان گیرنده یا سیستم اپتیکال می باشد. همچنین تاثیر پذیری کمی از اندازه، رنگ و وضعیت سطح هدف تشخیص و عدم تاثیر پذیری از پیش زمینه هدف تشخیص را دارد. در برابر تغییرات دما، توان و ولتاژ مقاوم است و توانایی کشف در فاصله بیشتر را دارد.
-
- کاربرد مثلثات
- نور ارسالی یک تصویر را پس از انعکاس از سطح جسم هدف روی المان گیرنده نور ایجاد می کند. درصورتی که هدف تشخیص در نقطه B واقع شود، مقدار یکسانی از نور منعکس شده در نقاط N و F المان گیرنده نور، دریافت می شود. درصورتی که هدف تشخیص نزدیک تر شود (نقطه A)، مقدار بیشتری از نور منعکس شده در قسمت N دریافت می شود و مقدار کمتری در قسمت F دریافت می شود. درصورتی که هدف تشخیص دورتر واقع شود (نقطه C)، هر دو نقطه N و F نور منعکس شده را به صورت معکوس دریافت می کنند. لذا فاصله تشخیص با محاسبه مقدار نور منعکس شده روی هر دو قسمت المان گیرنده، قابل تخمین است. (دیود نوری دو قسمتی).
-
مد عملکرد
- سنسور نوری مدل BTF15-BDTD آتونیکس از نظر مد عملکرد (حالت کاری) از نوع تاریک وصل (Dark ON) است. یعنی زمانی که گیرنده، نور ارسال شده از جانب فرستنده را دریافت نمی کند، المان های سوئیچینگ خروجی (ترانزیستور یا رله)، وصل می شوند.
-
-
-
نوع خروجی کنترلی
- سنسور نوری مدل BTF15-BDTD آتونیکس از نظر نوع خروجی کنترلی در انواع NPN , PNP قابل سفارش می باشد.
