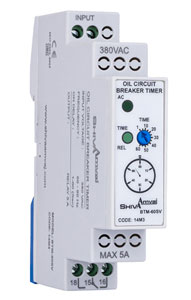

تایمر کلید روغنی شیوا امواج ( سری M )
تایمر کلید روغنی شیوا امواج که یک تایمر تاخیر در وصل دقیق با ثبات در تکرار است، که در صنعت بسیار پرکاربرد می باشد. خروجی دستگاه رله 5A و ولتاژ تغذیه آن 380VAC است. تاخیر زمان وصل این تایمر کلید روغنی از 1 تا 60 ثانیه قابل تنظیم می باشد.
دستگاه در محدوده دمای 20- تا 65+ درجه سانتی گراد و رطوبت %70 عملکردی دقیق و مطلوب دارد.
این تایمر دارای 2 نشانگر برای اعلام حالت های زیر است :
AC : برق شبکه
REL/TIME : در حالت چشمک زن = تایم گیری، در حالت دائم روشن = وصل رله
راهنما نصب تایمر کلید روغنی شیوا امواج

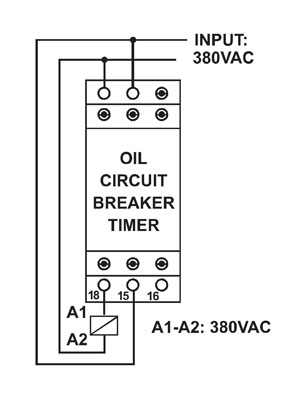

ابتدا تایمر کلید روغنی شیوا امواج را روی ریل داخل تابلو یا مکان مورد نظر نصب کنید و مطابق نقشه سیم کشی نمایید.
فاز ورودی را به ترمینال 15 و خروجی آن را با توجه به نیاز به ترمینال 16 یا 18 وصل نمایید.
زمان مورد نظر را از 1 تا 60 تنظیم و برق ورودی دستگاه را وصل نمایید. نشانگر REL شروع به چشمک زدن می کند بعد از اتمام زمان تنظیم شده رله خروجی بصورت دائم وصل و نشانگر روشن باقی می ماند.
