سوپر کنترل فاز سری M شیوا امواج

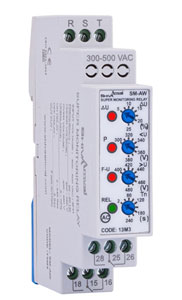

سوپر کنترل فاز سری M شیوا امواج جهت حفاظت شبکه برق در برابر اختلالات ناشی از افزایش ولتاژ، کاهش ولتاژ، عدم توالی فازها (جابجایی)، عدم تقارن فازها و یا قطع هرکدام از فازها مورد استفاده قرار میگیرد. این دستگاه در ابعاد تک مینیاتور (71*18*88 میلی متر) طراحی و ساخته شده است و فضای بسیار کمی را اشغال می کند.
روی دستگاه 4 عدد پیچ برای تنظیم پارامترهای زیر وجود دارد:
∆U : عدم تقارن فازها
U> : کاهش ولتاژ
U< : افزایش ولتاژ
Tn : تاخیر زمان وصل
و همچنین 4 عدد نشانگر برای اعلام وضعیت های زیر تعبیه شده است:
∆U : عدم تقارن فازها
P : عدم توالی یا قطع فازها
F – U : افزایش یا کاهش ولتاژ
AC/REL : وصل رله یا برق شبکه
سوپر کنترل فاز سری M شیوا امواج از کیفیت ساخت و دقت بالایی برخوردار است و درجه حفاظت آن IP30 می باشد. این دستگاه در دمای 20- تا 65+ درجه سانتیگراد و رطوبت 70% عملکردی دقیق و مطلوب دارد.
راهنمای نصب سوپر کنترل فاز سری M شیوا امواج

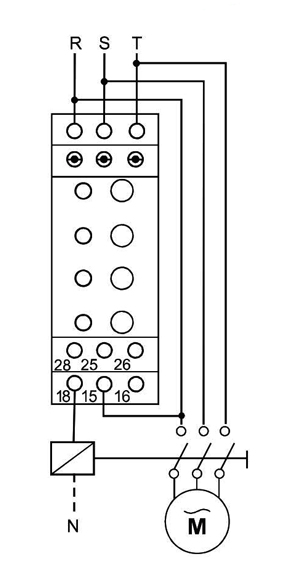

ابتدا سوپر کنترل فاز را داخل تابلو یا مکان مورد نظر نصب نمایید و طبق نقشه سیم کشی کنید.
چنانچه همزمان دو نشانگر AC و P روشن شدند جای فاز ورودی دستگاه را عوض کنید.
تذکر : در بعضی از موتورها هنگام قطع یکی از فازهای شبکه به دلیل ولتاژ برگشتی زیاد از موتور که در حد ولتاژ قطع شده می باشد سوپر کنترل فاز (سری M) قادر به تشخیص آن نمی باشد. لذا توصیه می شود برای حفاظت کامل موتور حتما در کنار سوپر کنترل فاز شیوا امواج (سری M) از کنترل بار نیز استفاده شود.
