چراغ سیگنال اندازه گیری
چراغ سیگنال های اندازه گیری، ترکیبی از چراغ سیگنال و تجهیزات اندازه‌گیری است که پارامترهای الکتریکی مختلفی از قبیل ولتاژ، جریان، فرکانس، دما و زمان را اندازه گیری کرده و نمایش می دهد.
برند شیوا امواج که یکی از برندهای معتبر ایرانی در زمینه تولید انواع تجهیزات تابلویی حفاظتی، کنترل و اندازه گیری است، به تازگی اقدام به تولید چراغ سیگنال های اندازه گیری کرده است که در این بخش قصد داریم به معرفی چراغ سیگنال آمپرمتر این برند بپردازیم.

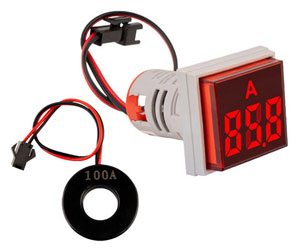

چراغ سیگنال آمپرمتر شیوا امواج
این محصول، یک چراغ سیگنال مربعی قطر 22mm است که قابلیت اندازه گیری جریان عبوری در محدوده ی 0 تا 100 آمپر AC را دارد. این چراغ سیگنال دارای CT مخصوص و سوکتی جهت نصب آسان در تابلو است.
چراغ سیگنال آمپرمتر شیوا امواج دارای ترمینالهای استاندارد جهت سهولت در سیم بندی و دارای درپوش پلاستیکی محافظ برای ترمینال ها می باشد.
راهنمای نصب چراغ سیگنال آمپرمتر شیوا امواج
ابتدا روی تابلو برشی دایره ای شکل به قطر 22mm ایجاد کنید، سپس محصول را درون آن قرار داده و مهره ی پشتی آن را محکم نمائید. در مرحله ی بعد سیم های فاز و نول را مطابق با نقشه ی روی محصول به ترمینال های آن متصل نمایید . سپس فیش مربوط به CT را متصل نمائید و سیم حامل جریان را از داخل حفره ی مربوطه عبور دهید
