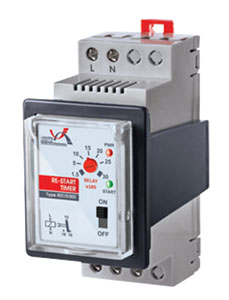

تایمر استارت مجدد RST/D برنا الکترونیک
تایمر مدل RST/D برنا الکترونیک یک تایمر آنالوگ است که جهت استارت مجدد مصرف کننده در هنگام وصل مجدد برق طراحی شده است. امکان انتخاب زمان از 15تا 300ثانیه وجود دارد و پس از وصل برق سنجش زمان به همراه پخش ملودی آغاز می شود. این تایمر دارای کلید ON/OFF جهت قرار گیری تایمر در مدار و یا خارج کردن آن از مدار می باشد. دو LED به منظور اعلام وضعیت برای برق ورودی PWR و حالت استارت START بر روی دستگاه قرار دارد.
دمای کاری دستگاه از 20- تا 60+ درجه سانتی گراد و رطوبت کاری آن 15% تا 85% می باشد. درجه حفاظت این تایمر IP20 مطابق با استاندارد IEC60529 است و از کیفیت و دقت عملکرد بالایی برخوردار می باشد.
نحوه عملکرد تایمر استارت مجدد برنا الکترونیک
نحوه عملکرد دستگاه به این صورت است که پس از اعمال ولتاژ به ترمینالهای L و N سیگنال PWR روشن، زمانسنجی آغاز و ملودی پخش می شود.
پس از سپری شدن زمان تاخیر، رله به مدت ۱ ثانیه عمل کرده و همزمان سیگنال START روشن می شود. در این لحظه عمل استارت مجدد انجام می گیرد (ترمینال ۱۵ به ۱۸ متصل میگردد)، پس از پایان یافتن زمانسنجی، ملودی قطع می گردد.
در صورت قطع برق، دستگاه مجدداً آماده کار می شود. برای عملکرد رله استارت مجدد، کلید دستگاه را در وضعیت ON قرار دهید و برای خارج کردن آن از مدار، کلید را در وضعیت OFF قرار دهید.
راهنمای نصب تایمر استارت مجدد برنا الکترونیک
ترمینالهای L و N به فاز و نول متصل گردند، بدیهی است که در صورت نیاز به عمل استارت مجدد پس از هر بار قطع و وصل برق شبکه، ترمینالهای N و L باید به برق اصلی تابلو وصل شود و در صورت استفاده در مداری خاص پس از کلید اصلی مربوطه قرار می گیرد.
کنتاکت ۱۵ به ۱۸ بصورت موازی به دو سر شاسی استارت متصل می شود.
این سیستم می تواند جهت استارت مجدد کلیه سیستم هایی که برق آنها با کنتاکتور قطع و وصل می شود بکار رود.

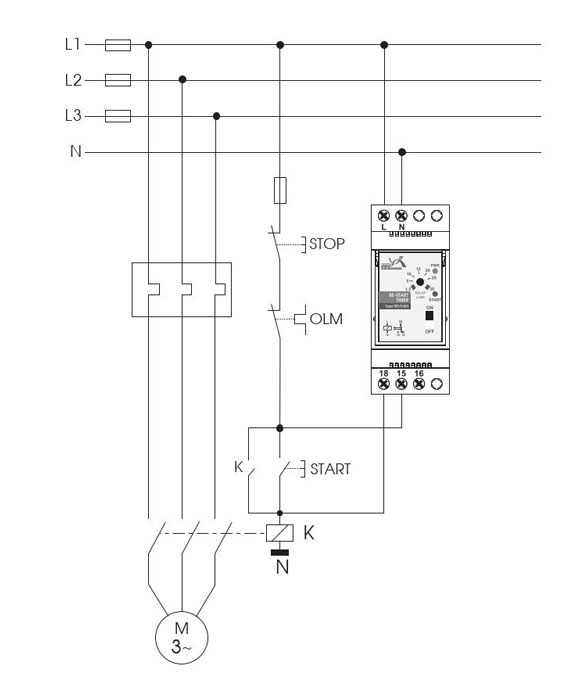

نقشه سیم بندی:
