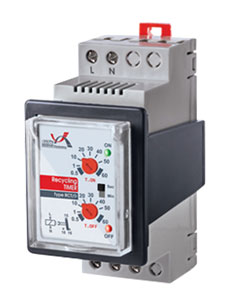

تایمر تکرار کننده مدل RCT/D برنا الکترونیک

تایمر مدل RCT/D برنا الکترونیک یک تایمر تکرار کننده میکروپروسسوری است که به منظور خاموش و روشن کردن مداوم یک تجهیز یا بخشی از مدار، در تابلوهای برق صنعتی مورد استفاده قرار میگیرد. شرکت برنا الکترونیک طرح میکروپروسسوری این تایمر را به منظور کاهش خطای زمان تنظیمی طراحی و تولید کرده است. این تایمر قابل استفاده به عنوان کنترل دبی سیالات و همچنین قابل استفاده به عنوان فلاشر می باشد.

تایمر RCT/D برنا الکترونیک دارای کلید انتخاب مد زمان بندی ثانیه و دقیقه و همچنین دارای دو سیگنال جهت نمایش زمان قطع ( OFF ) و نمایش زمان وصل ( ON ) می باشد.

قطع و وصل متوالی(فلیپ فلاپ)، امکان تنظیم زمان قطع و وصل و امکان تنظیم DUTY CYCLE از دیگر قابلیت های این تایمر است.

تایمر RCT/D برنا الکترونیک دارای ۳ سال گارانتى بی قید و شرط است. عمر الکتریکال رله این تایمر 100000 بار قطع و وصل و عمر مکانیکال آن 1000000 بار قطع و وصل می باشد.

دمای کاری دستگاه 20- تا 60+ درجه سانتیگراد و رطوبت کاری آن از %15 تا %80 می باشد.

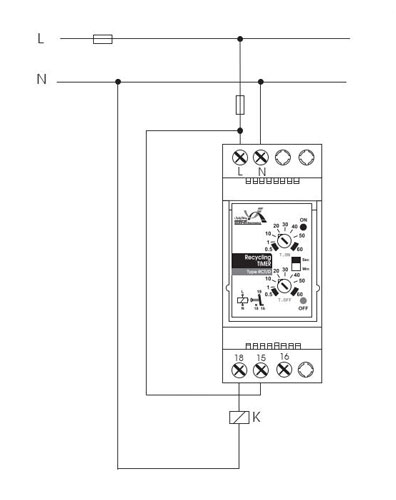

نقشه سیم بندی

نحوه عملکرد تایمر تکرار کننده میکروپروسسوری برنا الکترونیک

هنگامی که ولتاژ تغذیه به ترمینال‌های L و N اعمال شود، سیگنال OFF روشن و زمانسنجی تایمر OFF آغاز می شود (در این حالت ترمینال ۱۵ به ۱۶ وصل است).

پس از سپری شدن زمان تنظیم شده توسط دسته T.OFF رله تغییر وضعیت داده، همزمان سیگنال OFF خاموش و سیگنال ON روشن می‌شود (ترمینال ۱۵ به ۱۸ وصل می‌شود).

پس از سپری شدن زمان تنظیم شده توسط دسته T.ON رله مجدد تغییر وضعیت داده، سیگنال ON خاموش و سیگنال OFF روشن می‌شود (ترمینال ۱۵ به ۱۶ وصل می‌شود).

تا زمانی که تغذیه دستگاه برقرار باشد، سیکل قطع و وصل تکرار می‌گردد.

در صورتیکه کلید Mode در حالت Sec باشد زمان‌بندی بر اساس ثانیه و اگر روی حالت Min باشد زمان‌بندی بر اساس دقیقه می‌باشد.
