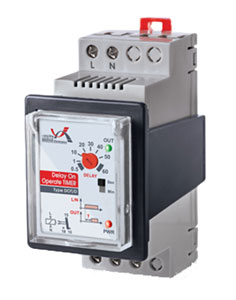

تایمر مدل DOT/D برنا الکترونیک
تایمر مدل DOT/D برنا الکترونیک یک تایمر تاخیر در وصل است که به دلیل سیستم میکروپروسسوری خطای زمان تنظیمی آن بسیار کاهش یافته است. این تایمر برای ایجاد تاخیر در روشن شدن یک تجهیز پس از وصل برق و یا در مدار ستاره مثلث با حفاظت کامل استفاده می شود.
تایمر تاخیر در وصل میکروپروسسوری برنا الکترونیک دارای کلید انتخاب مد زمان بندی ثانیه و دقیقه می باشد و امکان تنظیم تاخیر در وصل از 0.5 تا 60 ثانیه و از 0.5 تا 60 دقیقه برای آن وجود دارد. یک سیگنال جهت نمایش تغذیه ورودی (PWR) و یک سیگنال جهت نمایش وضعیت وصل خروجی (OUT) بر روی دستگاه تعبیه شده است.
روش عملکرد تایمر تاخیر در وصل DOT/D برنا الکترونیک
هنگامی که ولتاژ تغذیه به ترمینال‌های L و N اعمال شود، سیگنال PWR روشن و زمانسنجی آغاز می‌شود. پس از گذشت مدت زمان تنظیم شده توسط دسته DELAY، رله عمل کرده (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می شود) و همزمان سیگنال OUT روشن می شود.
تا زمانی که تغذیه دستگاه برقرار باشد، دستگاه در همین وضعیت باقی می ماند.
پس از قطع برق سیگنال‌های PWR و OUT خاموش شده و رله داخلی به وضعیت اولیه (اتصال ۱۵ به ۱۶) باز می گردد. در این حالت دستگاه آماده زمانسنجی مجدد می باشد.

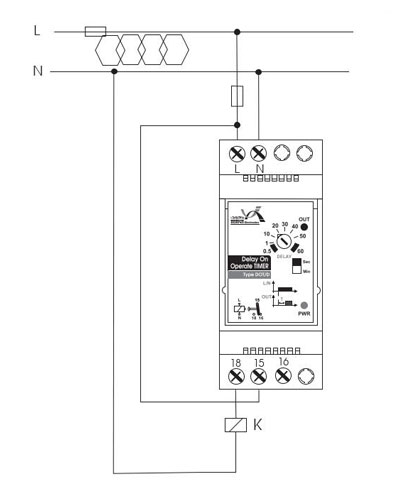

نقشه سیم بندی
کلید Mode در صورتیکه در حالت Sec باشد، زمان‌بندی بر اساس ثانیه و اگر روی حالت Min باشد زمان‌بندی بر اساس دقیقه می‌باشد.
درجه حفاظت دستگاه IP20 مطابق با استاندارد IEC60529 است و دمای کاری آن از 20- تا 60+ درجه سانتی گراد و رطوبت کاری آن 15% تا 85% درصد می باشد.
