تایمر
تایمر وسیله ای است که در مدار فرمان، جهت کنترل تجهیزات در مدت زمان معینی مورد استفاده قرار می گیرد.
تایمر ها دارای کنتاکت های باز و بسته می باشند و عملکرد آنها به این صورت است که با وصل جریان برق به ترمینال START تایمر (و یا قطع جریان برق)، تایمر شروع به کار می کند و پس از گذشت مدت زمانی که برای آن تعیین شده است، کنتاکت های داخلی آن تغییر وضعیت می دهند( کنتاکت های بسته آن باز و کنتاکت های باز آن بسته می شوند).
-
انواع مد کاری تایمرها
- مد تاخیر در قطع: پس از قطع شدن فرمان ورودی ، تایمر با توجه به زمانی که برای آن تعیین شده است سیگنال خروجی را ارسال می کند.
- مد تاخیر در وصل: پس از وصل شدن فرمان ورودی ، تایمر با توجه به زمانی که برای آن تعیین شده است سیگنال خروجی را ارسال می کند.
- مد چشمک زن : پس از وصل شدن فرمان ورودی ، تایمر به صورت متناوب به اندازه مدت زمان معینی فرمان قطع و وصل به خروجی می دهد.
- مد Interval : پس از وصل شدن فرمان ورودی، خروجی تایمر به مدت معینی وصل می ماند و بعد از این مدت قطع می گردد.
-
-
انواع تایمر
- تایمر آنالوگ
- تایمر دیجیتال
- تایمر روزانه، هفتگی، سالانه
- تایمر ستاره مثلث (برای تغییر از حالت ستاره به مثلث برای راه اندازی موتورها )
-
-
پارامترهای مهم در انتخاب تایمرها
- بازه زمانی قابل تنظیم
- نوع و تعداد خروجی
- ولتاژ تغذیه ورودی
- مدهای کاری
- قابلیت ذخیره مدت زمان اندازه گیری شده در هنگام قطع ناگهانی برق
-
-
کاربرد تایمر
- تایمرها به جهت اهمیت صرفه جویی و بهینه سازی مصرف انرژی از اهمیت بالایی برخوردار هستند و به صورت گسترده در صنایع مختلف مورد استفاده قرار می گیرند. یکی از کاربردهای مهم تایمر در تابلو برق های صنعتی، در طراحی مدارهای فرمانی که نیاز به زمان سنجی دارند می باشد. استفاده از تایمرها در خط تولید، صنایع غذایی جهت کنترل مدت زمان حرارت دیدن یک محصول و یا کنترل بازه زمانی فعالیت یک دستگاه، از دیگر کاربردهای تایمرها می باشد.
-

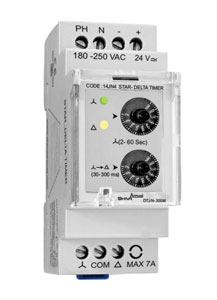

تایمر ستاره-مثلث شیوا امواج (سری N)
تایمر ستاره-مثلث شیوا امواج (سری N) وسیله ای مناسب برای راه اندازی موتورهای روتور قفسی با تبدیل ستاره به مثلث می باشد. نحوه عملکرد این تایمر به این صورت است که با وصل ولتاژ 220 ولت AC به ترمینال های N,PH یا 24 ولتAC\DC به ترمینال های +،- ،LED ستاره روشن و رله ستاره مثلث می شود. (وصل کنتاکت COM به ستاره )
زمان وصل رله ستاره با پیچ تنظیم ستاره قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ مثلث → ستاره در محدوده 300-30 ثانیه می باشد، LED مثلث روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به مثلث )
زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
