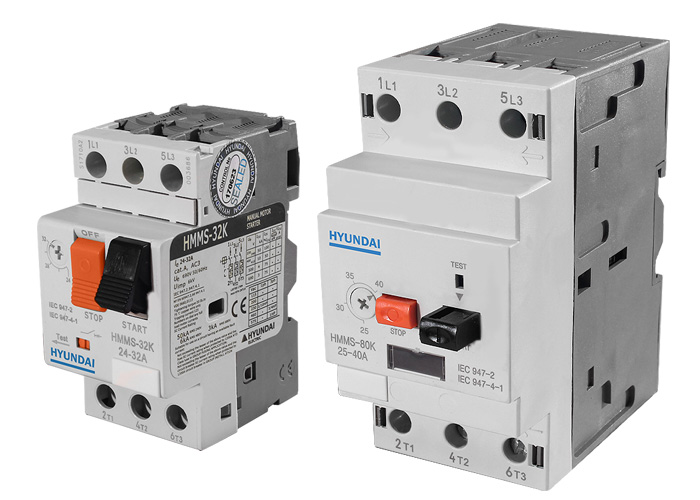

کلید حرارتی
کلید محافظ موتور (MPCB) یا کلید حرارتی یکی از تجهیزات مورد استفاده در تابلو های فرمان موتوری می باشد که از آن برای حفاظت در برابر اضافه بار و اتصال کوتاه در موتور استفاده می شود.
کلیدهای حرارتی برای حفاظت موتور در برابر جریان حرارتی و جریان مغناطیسی مورد استفاده قرار می گیرند:
- جریان حرارتی: در صورت اعمال بار اضافه به موتور، جریان کشی موتور بیشتر شده و موتور شروع به داغ شدن می‌کند. به این جریان ، جریان حرارتی گفته می‌شود.
- جریان مغناطیسی: زمانی که در الکتروموتور اتصال کوتاه ( بین دو فاز یا اتصال بدنه و فاز/نول یا اتصال فاز و نول) رخ می‌دهد نیز موتور داغ می‌کند. به این جریان ، جریان مغناطیسی گفته می‌شود.
تفاوت کلید حرارتی و بی متال:
بی متال فقط در برابر جریان حرارتی از موتور محافظت می کند درحالی که کلید حرارتی هم در برابر جریان حرارتی و هم در برابر جریان مغناطیسی از موتور محافظت می کند.
در کلید حرارتی امکان قطع دستی مدار هم وجود دارد.
کلید حرارتی، مستقیما سه فاز مدار قدرت را قطع می کند و باعث قطع الکتروموتور می شود، در حالی که بی متال مدار فرمان را قطع می کند.
