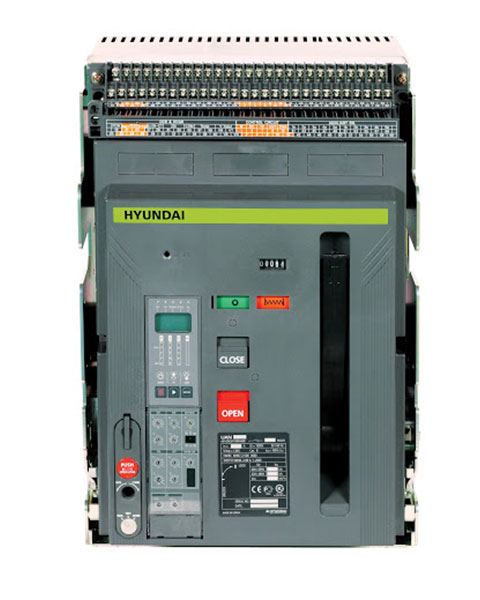

کلید هوایی کشویی 2000 تیپ S سه پل هیوندا

کلید هوایی ( Air Circuit breaker)

کلیدهای مدار شکن قدرت هوایی یا دژنکتور نوعی کلید اتوماتیک فشار ضعیف می باشد که در آمپراژ بالا مورد استفاده قرار می گیرد. علت نام گذاری این نوع کلید به دلیل مکانیزم سیستم اطفاء جرقه آن می باشد، که در هوای آزاد صورت می گیرد. کلید هوایی علاوه بر قطع و وصل خط، در شرایط اضافه بار، اتصال کوتاه، اتصال زمین، نشتی جریان از شبکه حفاظت می کند.

کلیدهای هوایی ACB به صورت سه پل یا چهار پل ساخته می شود که نوع سه پل دارای سه فاز و نوع چهار پل دارای ترمینال نول نیز می باشد.

1. نحوه عملکرد کلید هوایی

2. هدف اصلی کلید هوایی جلوگیری از برقراری مجدد جرقه پس از جریان صفر است که در آن فاصله بین کنتاکت ها ولتاژ بازیابی سیستم را تحمل کند. کلیدهای هوایی در طول قطع جرقه، به جای ولتاژ منبع تغذیه، یک ولتاژ جرقه (قوس) ایجاد می کند. ولتاژ جرقه به عنوان حداقل ولتاژ مورد نیاز برای حفظ جرقه تعریف شده است. این کلید به چند روش که در زیر بیان شده است ولتاژ جرقه را افزایش می دهد:
3. با تقسیم کردن جرقه به تعداد بیشتر میتوان باعث افزایش ولتاژ جرقه شد.
4. با خنک کردن پلاسما جرقه، ولتاژ جرقه افزایش می یابد. (به دلیل اینکه وقتی دمای پلاسما جرقه کاهش می یابد، برای حفظ جرقه نیاز به ولتاژ بیشتری می باشد.)
5. افزایش طول مسیر جرقه باعث افزایش ولتاژ جرقه می شود.(  به این صورت که با افزایش طول مسیر جرقه ، مقاومت مسیر بیشتر شده و ولتاژ جرقه بیشتر در مسیر قوس اعمال می شود و در نتیجه ولتاژ جرقه افزایش می یابد.)
6.
7. کلیدهای هوایی در دو نوع ثابت و کشویی تولید می شوند. کلیدهای هوایی ثابت در مکان مورد نظر نصب می شوند و پس از نصب نمی توان آنها را جابجا کرد. ولی کلیدهای هوایی کشویی روی ریل نصب می شوند و می توان آنها را جابجا کرد و دسترسی به بخش های مختلف آن پس از نصب امکان پذیر است.
8.

9. پارامترهای مهم در انتخاب کلید هوایی مناسب

10. جریان نامی کلید هوایی
11. قدرت قطع کلید هوایی
12. تعداد پل کلید هوایی
13. ولتاژ عملکرد

کلید هوایی هیوندا

کلید اتوماتیک هوایی هیوندا مطابق استاندارد IEC 60947-2 تولید شده است و قابلیت اندازه گیری هارمونیک و بسیاری از پارامترهای شبکه، ثبت همه خطاها، آلارم ها ، پارامترها و رویداد های قابل توجه را دارد و می توان از آن به منظور سوئیچینگ اصلی در سیستم های توزیع نیرو استفاده کرد.

کلید هوایی هیوندا هم برای مصارف صنعتی و هم برای کاربرد های دریایی بهینه شده است. و از جمله ویژگی های آن می توان به حفاظت بسیار بالا، ساختاری مبتکرانه، با رله های حفاظت گوناگون (با سیستم میکروپروسسوری)، طراحی اختصاصی و عملکرد قابل اطمینان به عنوان بهترین راهکار در سیستم های الکتریکی اشاره کرد.
