کابلشو و رابط
اتصال بوسیله کابلشوها یکی از مطمئن ترین روش های اتصال کابل ها به هادی، شینه و سایر تجهیزات می باشد در واقع در اتصالات کابلی که نیاز است دوباره جدا شوند، از کابلشو استفاده می‌شود. و جهت اتصال دو کابل به یکدیگر از دوراهه یا موف استفاده می گردد.
انتخاب کابلشو مناسب اتصال مورد نظر از اهمیت بالایی برخوردار است، استفاده از کابلشو نامناسب، احتمال قطع اتصال و یا اتصال کوتاه را بالا می برد و ممکن است به دستگاه خسارت هایی را وارد کند.
کابلشوها و موف ها در سایز های مختلف تولید می شوند که کاربر بسته به سطح مقطع کابلی که قرار است در آنها قرار گیرد و همچنین سوراخ محل اتصال، آن را انتخاب میکند.
انواع کابلشو و رابط(موف)
کابلشو و رابط مسی
کابلشو و رابط آلومینیومی
کابلشو و رابط بیمتال
موارد استفاده از کابلشو و موف بی متال
کابلشو های بی متال از یک طرف مسی و از یک طرف آلومینیوم هستند. هرگاه جنس هادی کابل مورد نظر و جنس محل اتصال یکسان نباشد می توان از انواع کابلشو و موف بی متال استفاده کرد.
_643883479.jpg)
انتخاب کابلشو و موف مناسب
جهت اتصال کابل مسی به هادی های مسی کابلشو مسی با روکش قلع استفاده می شود.
جهت اتصال کابل آلومینیوم به هادی های مسی از کابلشو بیمتال استفاده می شود.
جهت اتصال بین کابل مسی و کابل آلومینیومی از موف بیمتال استفاده می شود.

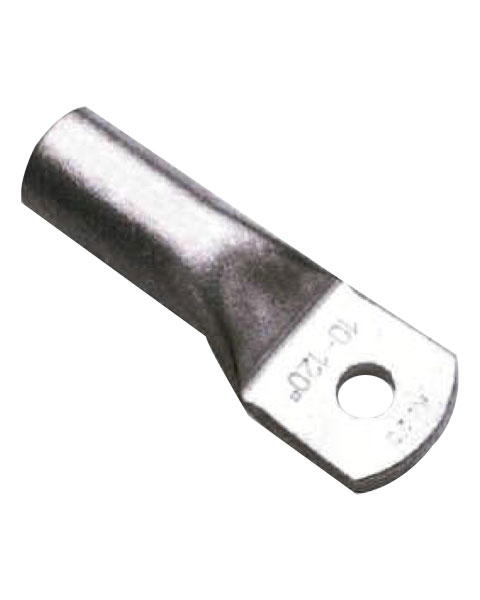

اطلاعات نوشته شده روی بدنه کابلشو و رابط
قطر سوراخ پیچ
سطح مقطع کابل ورودی به کابشو
نشان اختصاری سازنده
