پرده نوری
پرده نوری یکی از انواع سنسور نوری است که به عنوان موارد کاربرد آن در صنعت می توان به استفاده جهت جلوگیری از دسترسی به نقاط خطرناک در کارخانه ها و یا محافظت از انسان ها هنگام کار با ابزار خطرناک اشاره کرد.
بطور کلی عملکرد پرده نوری به این صورت است که با استفاده از منبع نور مادون قرمز که در فرستنده قرار دارد، پرتوها، در قالب یک خط نوری ارسال شده و در طرف مقابل توسط گیرنده دریافت می شوند و به این وسیله محیطی را بصورت کامل تحت کنترل قرار می دهد.

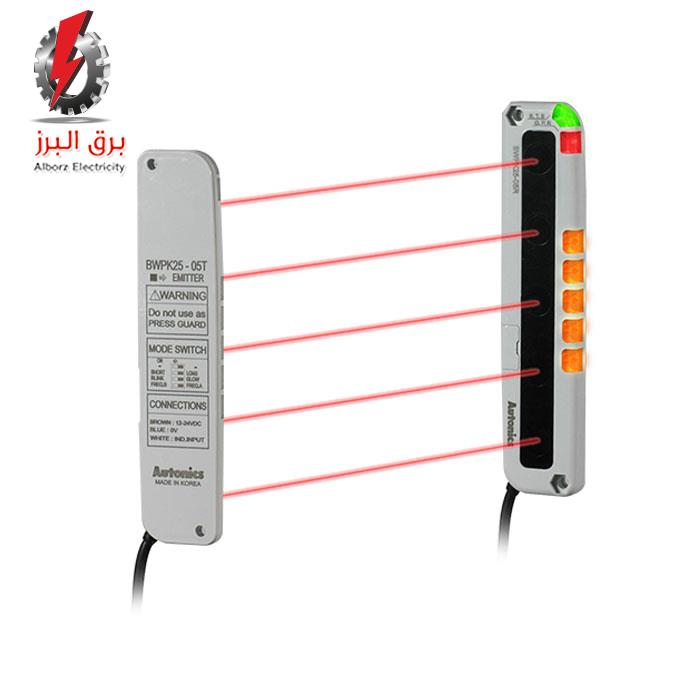

پرده نوری BWPK25-05 آتونیکس
پرده نوری BWPK25-05 آتونیکس دارای فانکشن های متنوع و مدهای فاصله تشخیص بلند/کوتاه، فانکشن جلوگیری از تداخل مشترک، انتخاب LightON/DarkON، و انتخاب چشمک زدن یا روشن ماندن نشانگر پیکینگ می باشد. این محصول با دو نوع خروجی کنترلی NPN (مدل BWPK25-05N) وPNP (مدل BWPK25-05P) قابل سفارش است.

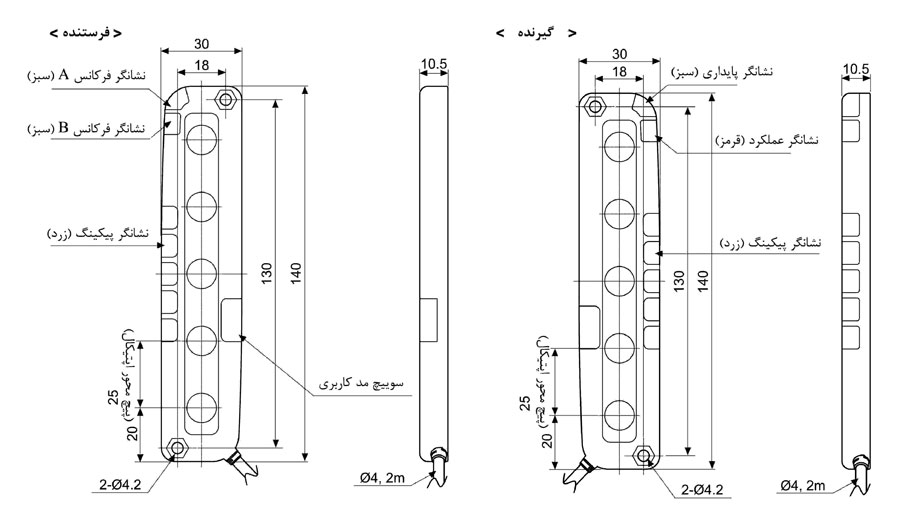

پرده نوری مدل BWPK25-05 آتونیکس دارای بدنه بسیار باریک و کوچک از جنس پلاستیک مقاوم PC/ABS است و درجه حفاظت آن IP40 می باشد. این سنسور نوری دارای مدار حفاظت پلاریته معکوس توان و حفاظت اتصال کوتاه خروجی (اضافه جریان) است.
فانکشن های پرده نوری BWPK25-05 آتونیکس
فاصله تشخیص
پرده نوری BWPK25-05 آتونیکس دارای قابلیت انتخاب فاصله تشخیص در دو مد مختلف می باشد. فاصله تشخیص نامی در مد بلند 3 متر و در مد کوتاه 1 متر است. استفاده از مد کوتاه هنگام استفاده از 3 ست یا بیشتر بصورت نزدیک به هم، اثر تداخل را کمینه می کند.
حفاظت در برابر تداخل
درصورت استفاده از دو عدد پرده نوری BWPK25-05 آتونیکس به منظور افزایش عرض تشخیص، به احتمال زیاد تداخل نور باعث خطا در کار سنسور می شود. به منظور جلوگیری از این تداخل، متد انتخاب فرکانس انتقال برای این سنسور در نظر گرفته شده است. با استفاده از این فانکشن یک سنسور را با فرکانس A و سنسور دیگر را با فرکانس B به کار می گیریم تا از خطای سنسورها به دلیل تداخل نوری جلوگیری شود.
مد کاربری (روشن وصل/تاریک وصل)
مد کاربری پرده نوری BWPK25-05 آتونیکس بسته به کاربرد مورد نظر، قابل انتخاب است. خروجی کنترلی در صورتی که مد روشن وصل انتخاب شده باشد و نور به گیرنده برسد، ON خواهد شد و در صورتی که مد تاریک وصل انتخاب شده باشد و نور توسط هدف قطع شده و از فرستنده به گیرنده نرسد، خروجی ON خواهد شد.
نشانگر پیکینگ
نشانگر پیکینگ قابل تنظیم روی حالت روشن یا چشمک زن می باشد تا عمل تشخیص را راحت تر کند.
