سنسور فیبر نوری
سنسور فیبر نوری یکی از انواع سنسور مجاورتی می باشد که به منظور تشخیص اشیاء مختلف مورد استفاده قرار میگیرد و این کار را به وسیله کابل فیبر نوری انجام می دهد. با توجه به ویژگی های کابل فیبر نوری از قبیل انعطاف پذیر بودن و بخش تشخیص دهنده کوچک، سنسور فیبر نوری توانایی نصب در فضای محدود و بسیار نزدیک به هدف را دارد.
انتخاب کابل فیبر نوری مناسب
همانطور که می دانید سنسور فیبر نوری متشکل از یک تقویت کننده و یک کابل فیبر نوری می باشد. کابل های فیبر نوری به منظور تشخیص آسان در یک رنج وسیع کاربری، در انواع مختلفی تولید می شوند. بنابراین انتخاب یک کابل فیبر نوری متناسب با کاربرد مورد نظر از اهمیت بالایی برخوردار است.
هنگام خرید کابل فیبر نوری، چندین پارامتر وجود دارد که باید متناسب با کاربرد مربوطه، باشد. روش تشخیص، نوع فیبر نوری و جنس پوشش کابل، نوع کلاهک تشخیص، محدوده قابل سنس و طول کابل فیبر نوری از جمله این پارامترها می باشند.

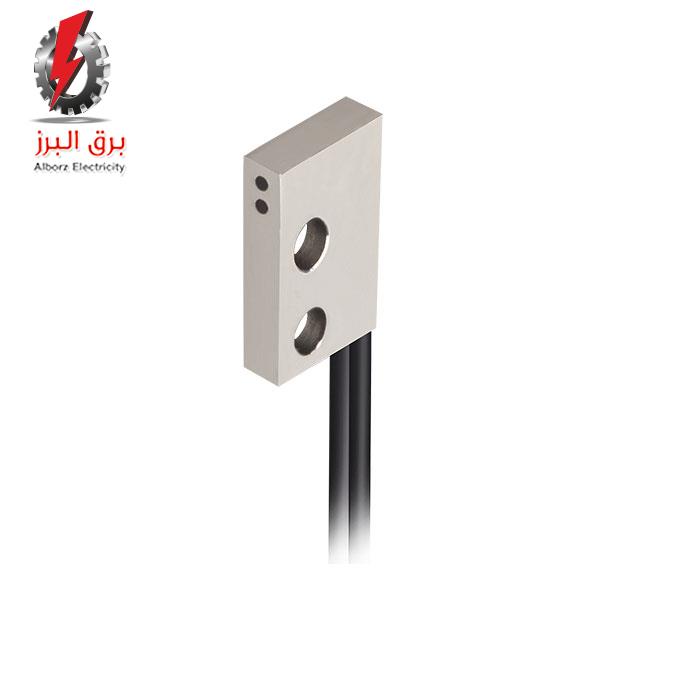

کابل فیبر نوری مدل FDFN-210-05R آتونیکس
روش تشخیص
کابل فیبر نوری مدل FDFN-210-05R آتونیکس از نظر روش تشخیص از نوع بازتابشی پراکنده (Diffuse reflective) می باشد. در این روش تشخیص، یک کلاهک سنس کننده، به 2 کابل فیبر نوری موازی (emitter و receiver) متصل شده است.
این روش تشخیص برای فواصل کوتاه استفاده می شود و نیازمند نصب هیچگونه تجهیز دیگری جهت آشکار سازی هدف نیست. توجه داشته باشید که فاصله تشخیص بسته به رنگ هدف تشخیص تغییر خواهد کرد زیرا در این روش نور منعکس شده از سطح هدف تشخیص، باعث کشف هدف می شود.
نوع کابل فیبر نوری
کابل فیبر نوری مدل FDFN-210-05R آتونیکس از نوع فیبر نوری قابل انعطاف (چند رشته) است. این نوع کابل فیبر نوری شامل تعداد زیادی از رشته های بسیار صاف می باشد که توسط یک روکش فلزی احاطه شده اند.
نصب آسان در جاهایی که خمش زیادی وجود دارد از ویژگی های کابل فیبر نوری انعطاف پذیر آتونیکس است، زیرا تغییرات شدت تشعشع به دلیل خمش در آن نسبتا کم است.
نوع کلاهک تشخیص دهنده

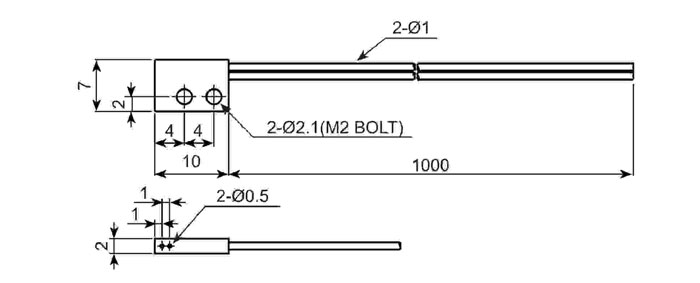

کابل فیبر نوری مدل FDFN-210-05R آتونیکس از نوع تخت دید جانبی با فاصله تشخیص 30 میلی متر می باشد که قابلیت تشخیص اهداف با قطر حداقل 0.0125 میلی متر را دارد.
