سنسور فیبر نوری آتونیکس
سنسور فیبر نوری آتونیکس از نظر روش تشخیص به 2 نوع پرتوی (Through beam) و بازتابشی پراکنده (Diffuse reflective) تقسیم بندی می شود که هر کدام کاربرد مخصوص به خود را دارند.
فیبرهای نوری آتونیکس از نظر ساختار در انواع فیبر نوری استاندارد (تک رشته)، فیبر نوری قابل انعطاف (چند رشته)، سنسور فیبر نوری مقاوم در برابر حرارت و فیبر نوری مقاوم در برابر قطعی تولید می شوند.

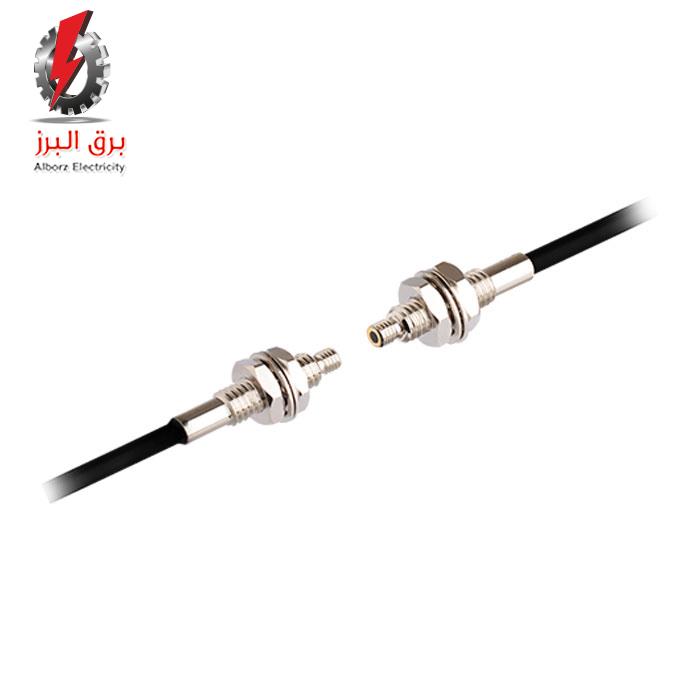

کابل فیبر نوری مدل FT-420-15H1 آتونیکس
کابل فیبر نوری مدل FT-420-15H1 آتونیکس از نظر نوع تشخیص از نوع پرتوی (Through beam) است. در این روش تشخیص دو کلاهک سنس کننده مجزا با فاصله از یکدیگر نصب میشوند و هرگاه که شعاع نوری ما بین آنها شکسته شود یک خروجی را تریگر میکنند.
کابل فیبر نوری مدل FT-420-15H1 آتونیکس از نظر ساختاری از نوع مقاوم در برابر حرارت می باشد. این نوع کابل سنسور فیبر نوری تحمل شرایط دمایی شدید از 40- تا 150+ درجه سانتی گراد را دارد و برای کشف در دمای بالا گزینه ای بسیار مناسب است.
-
شعاع مجاز استرس در خمش
- کابل فیبر نوری قابلیت استفاده در شرایطی که خمش مورد نیاز باشد، را دارد ولی با افزایش میزان خم شدن، نرخ انتقال نور نیز کاهش می یابد. اگر شعاع خمش کمتر از شعاع مجاز استرس برای خم شدن باشد، نرخ انتقال نور شدیدا افت می کند. توجه داشته باشید که کابل کمتر از شعاع مجاز استرس خم نشود.
-
- فیبر نوری نوع قابل انعطاف : R1
- فیبر نوری نوع مقاوم در برابر قطعی : R5
- نوع کواکسیال، استاندارد : R30 یا R50
- نوع مقاوم در برابر حرارت : R30 یا R50
