سنسور نوری سری BR آتونیکس
سنسور نوری سری BR آتونیکس یک نوع سنسور نوری استوانه ای با قطر 18 میلیمتر است که دارای 4 مد تشخیص متفاوت از جمله دوطرفه (Through-beam)، انعکاسی با رفلکتور (Retroreflective)، انعکاسی پراکنده (Diffuse reflective) و میکرواسپات (Narrow beam) می باشد که به منظور استفاده در رنج گسترده ای از کاربردها طراحی و تولید شده اند.
سنسور نوری سری BR آتونیکس دارای سیستم تحلیل سیگنال دیجیتال به منظور ایجاد مقاومت مناسب در برابر نویز می باشد. این سری از محصولات از نظر نوع اتصال در دو مدل کانکتور دار و کابلی تولید می شود.

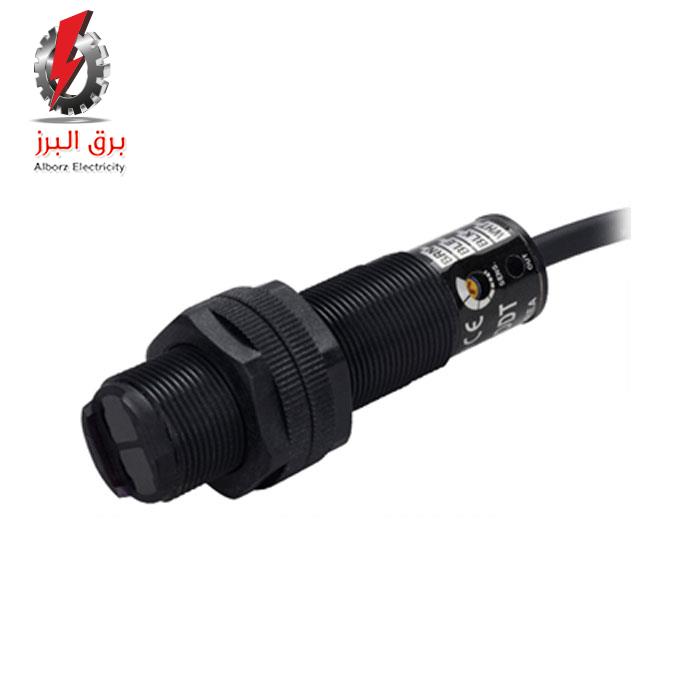

سنسور نوری BRP3M-MDT آتونیکس

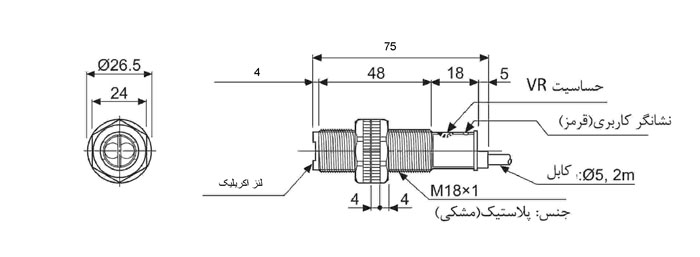

سنسور نوری BRP3M-MDT آتونیکس با ابعاد کوچک، به صورت استوانه ای از جنس پلی آمید مشکی ساخته شده است و گزینه ای مناسب جهت استفاده در فضاهای باریک می باشد.
-
روش تشخیص
- سنسور نوری BRP3M-MDT آتونیکس از نظر روش تشخیص، از نوع انعکاسی با رفلکتور (Retroreflective) است. سنسور نوری رفلکتوری بر اساس نور مدوله شده و دریافت انعکاس این نور از رفلکتور عمل می کند. در این سنسور بخش فرستنده و گیرنده در کنار یکدیگر در داخل یک بدنه قرار میگیرند و نور مدوله شده در فضا منتشر می شود، در روبروی سنسور یک رفلکتور نصب می گردد و با برخورد این نور به رفلکتور نور تحت زاویه ای معین به صورت یک خط مستقیم به سمت گیرنده سنسور انعکاس داده می شود، در صورتی که یک مانع در مسیر انعکاس این نور قرار گیرد، دیگر امکان دریافت این نور توسط گیرنده فراهم نیست در نتیجه سنسور وجود مانع را تشخیص داده و خروجی سنسور تغییر وضعیت می دهد.
-
- همانطور که می دانید فاصله تشخیص با رنج رفلکتور تنظیم می شود. سنسور نوری BRP3M-MDT آتونیکس با استفاده از رفلکتور MS-2، قابلیت تشخیص تا فاصله 3 متری را دارد. (هدف تشخیص : مواد مات با حداقل قطر 60 میلی متر). در زمان استفاده از نوارهای بازتابشی، بازتابش با سایز نوار تغییر خواهد کرد.
-
-
مد عملکرد
- سنسور نوری BRP3M-MDT آتونیکس از نظر حالت کاری، قابلیت سوئیچ روی مد تاریک وصل یا روشن وصل به وسیله سیم فرمان را دارد. مد روشن وصل بدین صورت عمل می کند که هرگاه گیرنده، نور ارسال شده از جانب فرستنده را دریافت کند، المان های سوئیچینگ خروجی (ترانزیستور)، وصل می شوند. و مد تاریک وصل بدین صورت است که وقتی گیرنده، نور ارسال شده از جانب فرستنده را دریافت نمی کند، المان سوئیچینگ خروجی وصل می شود.
-
-
-
نوع اتصال و خروجی کنترلی
- سنسور نوری BRP3M-MDT آتونیکس از نظر نوع اتصال از نوع کابلی ( ø5-2m) می باشد و خروجی کنترلی آن از نوع کلکتور باز NPN است.
