سنسور نوری آتونیکس
آتونیکس یک شرکت کره ای شناخته شده در زمینه تولید انواع سنسور می باشد که کیفیت بسیار بالا و تنوع زیاد محصولات از مهم ترین دلایل محبوبیت آتونیکس در سراسر جهان است.
همانطور که می دانید سنسورها با توجه به واسطه ی اعمال شده برای تشخیص، دسته بندی می شوند. سنسور هایی که از نور به عنوان این واسطه استفاده می کنند، با نام سنسور نوری شناخته می شوند. سنسور نوری از نوع سنسور غیر تماسی است که به منظور تشخیص حضور، عبور، اندازه، رنگ و شفافیت هدف، مورد استفاده قرار میگیرد.
سنسور نوری سری BTF آتونیکس
سنسور نوری سری BTF آتونیکس با استفاده از یک چیپ IC نوری ساخته شده اند و با قطر 3.7 میلی متر در دسته سنسور های فوق باریک قرار میگیرند و همین ویژگی سبب محبوبیت این سنسور نوری جهت نصب در فضاهای محدود و فشرده شده است. سنسور نوری سری BTF آتونیکس دارای تقویت کننده داخلی می باشد و قابلیت تشخیص اهداف بسیار کوچک از قبیل سیم های فلزی و چیپ های نیمه هادی را دارد.
سنسور نوری سری BTF آتونیکس دارای درجه حفاظتی بسیار بالا ( IP67 ) است و این ویژگی سبب می شود تا سنسور عملکرد پایدار و بدون خطایی حتی در محیط های مرطوب و یا با گرد و غبار داشته باشد. این محصول دارای دو نشانگر وضعیت LED جهت نمایش حالت پایدار (LED سبز ) و حالت عملکرد تشخیص (LED قرمز) می باشد.
انواع سنسور نوری سری BTF آتونیکس
سنسور نوری سری BTF آتونیکس از نظر نوع تشخیص در انواع دوطرفه (BTF1M)، یکطرفه از نوع انعکاسی پراکنده (BTF30)، یکطرفه از نوع انعکاسی BTF15) BGS) ، از نظر مد عملکرد در انواع فقط Light On (روشن وصل) و فقط Dark On (تاریک وصل) و از نظر نوع خروجی کنترلی در انواع NPN , PNP ساخته می شوند.
-

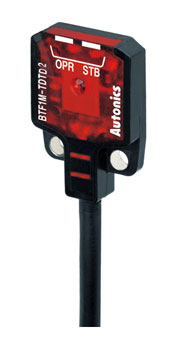

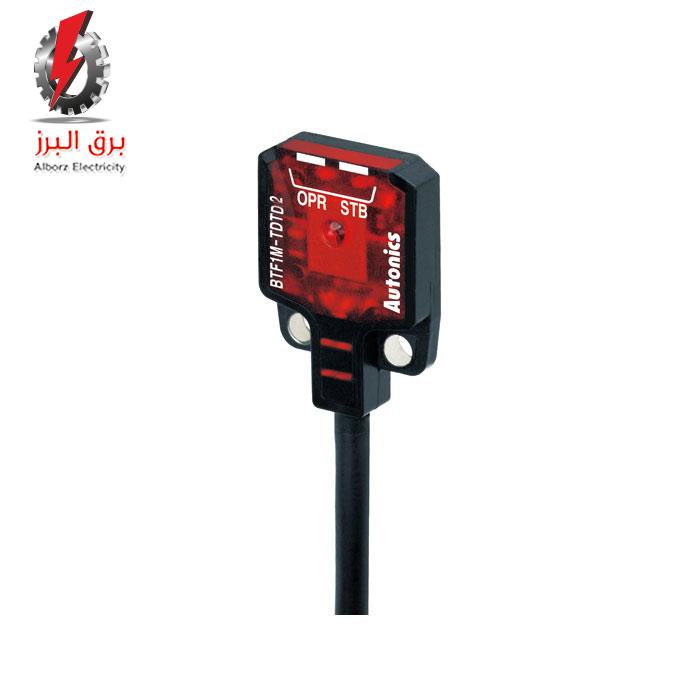

سنسور نوری مدل BTF1M-TDTD آتونیکس
-
نوع تشخیص
- سنسور نوری مدل BTF1M-TDTD آتونیکس از نظر نوع تشخیص یک سنسور نوری دوطرفه (Through beam) است. این نوع سنسور مخصوص تشخیص هدف با استفاده از تفاوت شدت نور بسته به حضور هدف به وسیله قرار دادن یک فرستنده و یک گیرنده بصورت روبروی هم می باشد. تشخیص فواصل طولانی و عدم تاثیر پذیری از پیش زمینه هدف از ویژگی های سنسور نوری دوطرفه آتونیکس است.
-
مد عملکرد
- سنسور نوری مدل BTF1M-TDTD آتونیکس از نظر مد عملکرد (حالت کاری) از نوع تاریک وصل (Dark ON) است. یعنی زمانی که گیرنده، نور ارسال شده از جانب فرستنده را دریافت نمی کند، المان های سوئیچینگ خروجی (ترانزیستور یا رله)، وصل می شوند.
-
-
-
نوع خروجی کنترلی
- سنسور نوری مدل BTF1M-TDTD آتونیکس از نظر نوع خروجی کنترلی در انواع NPN , PNP قابل سفارش می باشد.
- سنسور نوری مدل BTF1M-TDTD آتونیکس با فاصله تشخیص 1 متر، توانایی تشخیص اجسام مات بسیار باریک (حداقل قطر 2mm) را دارد. از موارد کاربرد سنسور نوری سری BTF آتونیکس می توان به تشخیص موقعیت ویفر نیمه هادی روی کانوایر اشاره کرد.
-
