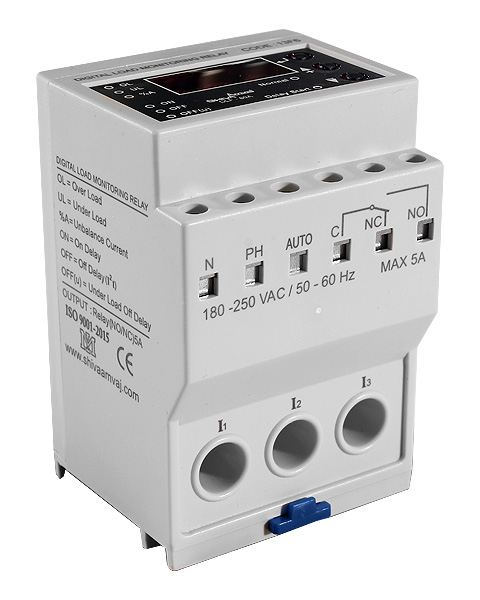

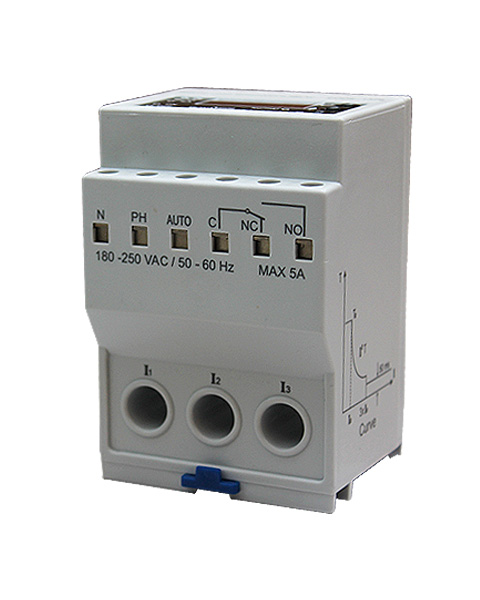

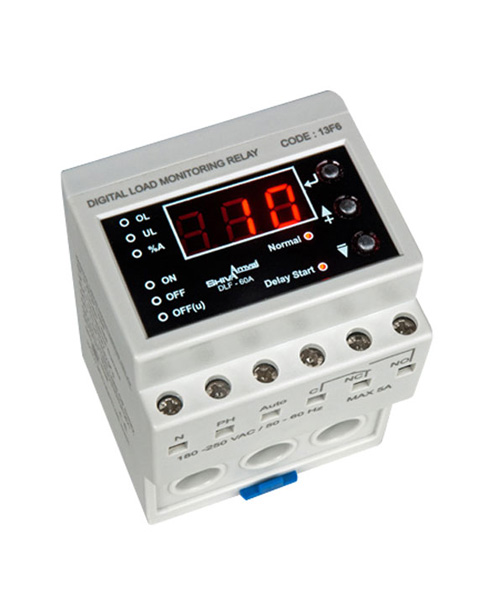

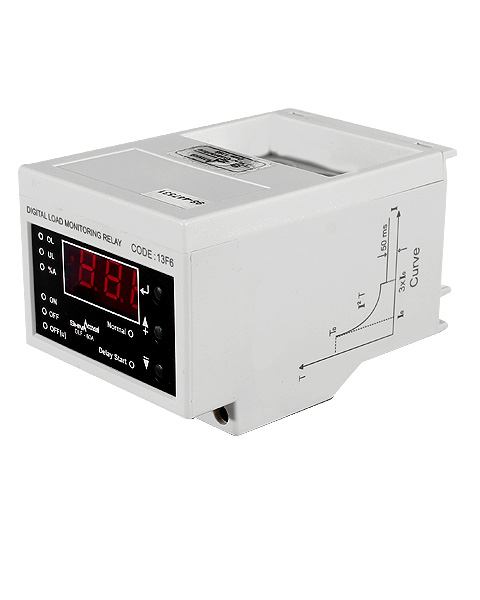

کنترل بار دیجیتال
کنترل بار یکی از انواع محافظ برق تابلویی می باشد که به منظور حفاظت در برابر افزایش، کاهش و عدم تقارن جریان ها مورد استفاده قرار میگیرد. به عنوان یکی از مهم ترین کاربردهای آن میتوان به حفاظت از الکتروموتورها اشاره کرد.
نحوه عملکرد کنترل بار
کنترل بار دارای سه ترانس جریان است. کابل و سیم مورد نظر به ورودی این ترانس ها وصل می شود و دستگاه جریان عبوری از هر کابل را اندازه گیری می کند، و پس از مقایسه جریان تنظیم شده و جریان اندازه گیری شده در سیستم میکروپروسسوری این دستگاه، درصورت وجود اضافه جریان مدار را قطع می کند. و به این صورت از آسیب دیدن مصرف کننده جلوگیری می کند. روی دستگاه کلیدهایی برای تنظیم زمانهای تاخیر در وصل و تاخیر قطع تعبیه شده است. کنترل بار دیجیتال دارای نشانگرهای مختلف جهت اعلام حالت های کاری و خطاهای رخ داده، می باشد.
کنترل بار جایگزین مناسبی برای بی متال ها در حفاظت از الکتروموتورها می باشد. از جمله مزایای استفاده از کنترل بار می توان به استهلاک مکانیکی کمتر و در نتیجه عمر بیشتر ، دقت و سرعت عملکرد بالاتر، عدم تاثیر پذیری از دمای محیط ( بی متال ها تحت تاثیر دما قرار می گیرند)، قابلیت تنظیم تاخیر در وصل و قطع و ... می باشد.
کاربرد کنترل بار
کنترل بار جهت حفاظت موتورهای الکتریکی تکفاز و سه فاز ، ژنراتورها و ترانس های قدرت در مقابل اضافه جریان، عدم تقارن جریان ها و اتصال کوتاه مورد استفاده قرار می گیرد.
