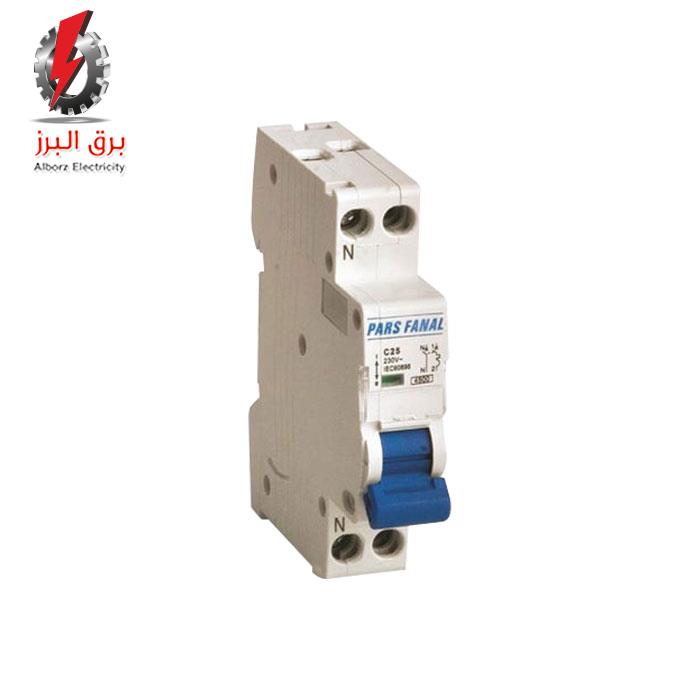

کلید مینیاتوری تک پل+نول MCB (6KA) 10A پارس فانال

فیوز مینیاتوری

کلید مینیاتوری یا MCB ( Miniature Circuit Breaker) یکی از پرکاربرد ترین تجهیزات حفاظتی مدارهای الکتریکی در برابر اضافه بار و یا اتصال کوتاه می باشد. در برخورد با این گونه اختلالات، فیوز مینیاتوری به سرعت عکس العمل نشان داده و در صورت لزوم جریان برق را قطع می کند. فیوزهای مینیاتوری در تیپ های مختلفی به منظور مصارف مختلف روشنایی، صنعتی، خانگی و ... تولید می شوند.

1. نحوه عملکرد فیوز مینیاتوری:

2.  در شکل روبرو بخش های داخلی یک کلید مینیاتوری را مشاهده می کنید. نحوه عملکرد کلید مینیاتوری در برابر اضافه جریان و اتصال کوتاه به دو صورت انجام می شود:
3.
4. 1.    تشخیص جریان اضافه به عهده یک بی متال می باشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع میکند.
5.
6. 2.    جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم پیچ که دارای تعداد دور کم و قطر زیاد می باشد تشخیص داده می شود و کلید مینیاتوری عمل می کند.

فیوز مینیاتوری پارس فانال

شرکت پارس فانال یکی از برندهای معتبر ایرانی تولید کننده انواع قطعات برق صنعتی با بهترین کیفیت و مطابق استانداردهای جهانی، تحت لیسانس فانال آلمان می باشد. یکی از محصولات شناخته شده این برند، فیوز مینیاتوری است. فیوز مینیاتوری پارس فانال در انواع جریان متناوب و مستقیم تولید می شود و از نظر تعداد پل و تیپ کاری بسیار متنوع است و قابل استفاده در مصارف برق خانگی و صنعتی می باشد.

1. انواع فیوز مینیاتوی پارس فانال

2. فیوز مینیاتوری پارس فاتال در سه تیپ روشنایی (B) ، موتوری (C) و سخت موتوری (D) و در انواع تک پل ، تک پل با نول (1P+N) ، دو پل ، سه پل ، سه پل با نول (3P+N) و چهار پل تولید می شود.
3. فیوز های مینیاتوری پارس فانال از نظر قدرت قطع در انواع 4.5، 6 و 10KA تولید می شوند و  قابل عرضه در کلیه جریان های نامی از 2 الی 63 آمپر می باشند.
4.

5. منحنی قطع فیوز مینیاتوری پارس فانال

6.
