کنترل فاز
در برق صنعتی از وسایل و تجهیزاتی جهت حفاظت مصرف کننده در مدار و تابلو برق استفاده می شود، رله کنترل فاز یکی از انواع این تجهیزات حفاظتی می باشد . در واقع این محصول یکی از پر کاربرد ترین تجهیزات در برق صنعتی می باشد که وظیفه آن حفاظت موتور در برابر اختلالات شبکه مانند تغییر توالی فاز، کاهش ولتاژ، قطع فاز، عدم تقارن ولتاژ است. البته در نوع تکفاز آن، دو فاز شدن شبکه را نیز کنترل می‌کند.

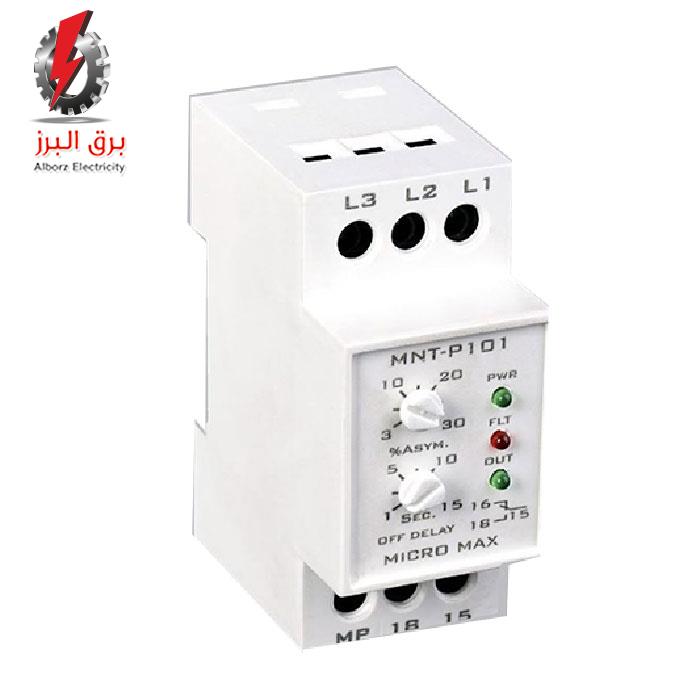

کنترل فاز p مینیاتوری میکرومکس
کنترل فاز p مینیاتوری میکرومکس دارای سه led جهت اعلام وضعیت رله و دو پیچ جهت تنظیم پارامترهای %ASYM (درصد عدم تقارن ولتاژ فاز ها) و off delay می باشد.
پیچ تنظیم (%ASYM): این پیچ جهت تعیین درصد عدم تقارن ولتاژ فاز ها می باشد. رله کنترل فاز P مینیاتوری میکرومکس از 3 تا 30 درصد قابل تنظیم می باشد. در اکثر موارد حساسیت بین 15 الی 20 درصد مناسب می باشد. در موتورهایی که ولتاژ برگشت زیادی دارند می توان از حساسیت 5% استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشد می توان از حساسیت های 25% الی 30% استفاده نمود.
پیچ تنظیم OFF DELAY : درصورت بروز خطا چه مدت زمان سپری شود تا رله قطع کند.
کاربرد کنترل فاز p مینیاتوری میکرومکس
کنترل فاز p مینیاتوری میکرومکس جهت کنترل خطوط شبکه های سه فاز در مقابل اختلالات ایجاد شده، تشخیص خطاهای شبکه های برق سه فاز (قطع شدن فازها یا سیم نول، تغییر توالی فازها، افطایش یا کاهش بیش از حد مجاز ولتاژ، عدم تقارن بیش از حد ولتاژ سه فاز، شوک های ناشی از قطع و وصل برق) مورد استفاده قرار میگیرد.
