رله تایمر صنعتی
جهت کنترل مدار برای زمان معینی می توان از تایمر ها یا همان رله های زمانی استفاده کرد. تایمرها در انواع مختلفی تولید می شوند و کاربرد زیادی در تابلو برق و اتوماسیون صنعتی دارند و در مدارهای قدرت و فرمان و همین طور مدار راه انداز ستاره مثلث برای موتور سه فاز کاربرد دارند.

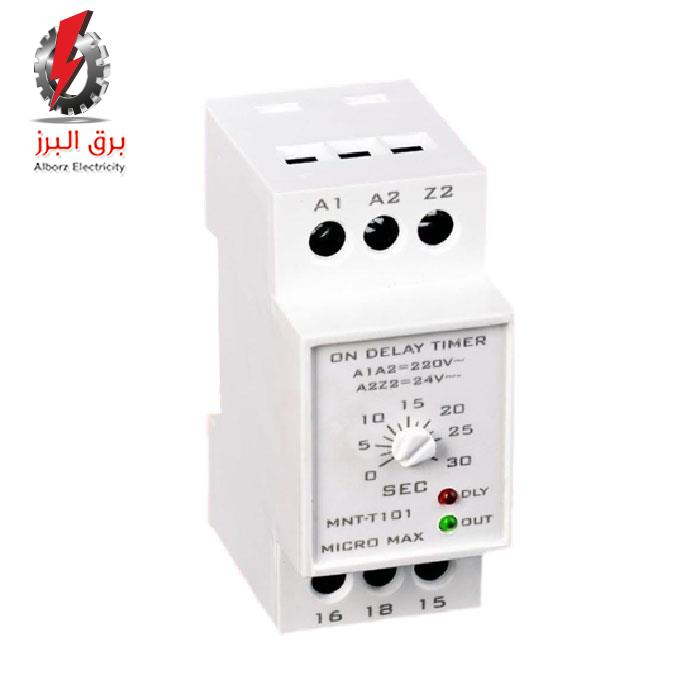

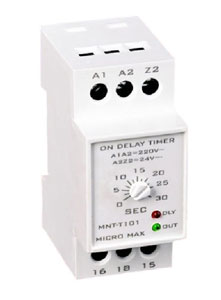

رله تایمر صنعتی مینیاتوری میکرومکس
رله تایمر صنعتی مینیاتوری On Delay میکرومکس یک رله الکترومکانیکی است که پس از تحریک بوبین، کنتاکت های آن تغییر وضعیت می دهند. رله تایمر صنعتی مینیاتوری میکرومکس مناسب استفاده در تابلوهای فرمان برای اتوماسیون، زمان سنجی، راه اندازی دستگاه های اتوماتیک و همچنین استارت موتورهای سنگین سه فاز برای عبور از حالت ستاره به مثلث می باشد. رله تایمر صنعتی مینیاتوری میکرومکس دارای پیچ تنظیم زمان تاخیر، از 0 تا 30 ثانیه و دو LED جهت اعلام وضعیت رله می باشد.
نحوه نصب رله تایمر صنعتی مینیاتوری میکرومکس
با اتصال خط تغذیه 220 ولت AC به ترمینالهای A2 و A1 یا 24V به ترمینالهای A2 و Z2 و با روشن شدن نشانگر LED قرمز DLY زمان سنجی آغاز می شود. پس از گذشت زمان انتخاب شده رله خروجی عمل کرده و با روشن شدن نشانگر LED سبز OUT ترمینال 15 از 16 قطع شده و به 18 متصل می گردد و تا زمانی که ولتاژ تغذیه وجود داشته باشد در این حالت باقی می ماند و با قطع ولتاژ تغذیه، رله خروجی به حالت اولیه برگشته و تایمر آماده زمان سنجی مجدد می شود.
