ترانس جریان جمع کننده
آرایش جمع کننده یک آرایش سیم پیچ است که در یک رله اندازه گیری یا در ترانس جریان کمکی استفاده می شود تا یک سیگنال خروجی تک فاز که یک رابطه خاص به ورودی جریان سه فاز دارا می باشد را ایجاد کند.
ترانس جریان جمع کننده شامل دو یا چند سیم پیچ اولیه و یک سیم پیچ ثانویه می باشد. سیم پیچ ثانویه، جریانی متناسب با جمع شده جریان های اصلی را ایجاد می کند.

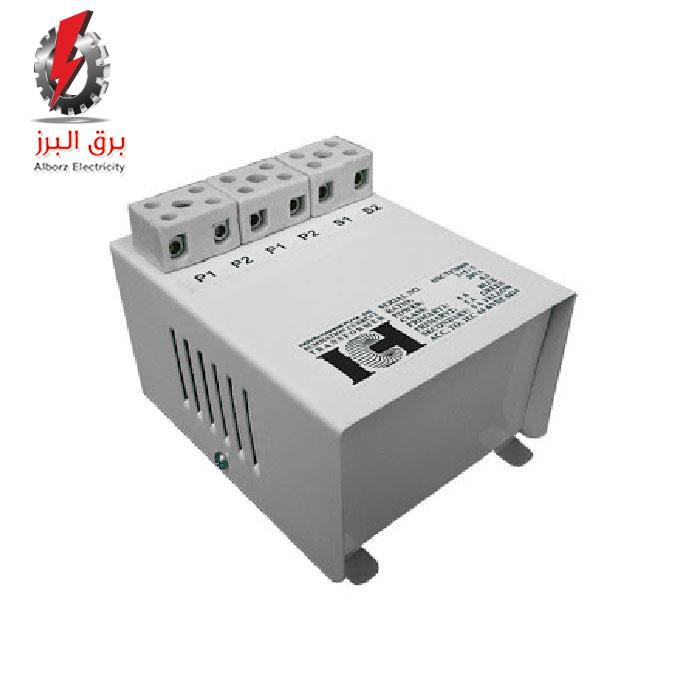

ترانس جریان جمع کننده هریس
نسبت جریان سیم پیچ اولیه به سیم پیچ ثانویه در ترانس جریان جمع کننده هریس تیپ HS به صورت 5/5+5 آمپر می باشد ، به این معنی که دو فیدر اصلی ۵ باید به یک مجموع 5A تکی تبدیل شود. این ترانس جریان جمع کننده با دو قدرت 2.5 و 15 ولت آمپر و با کلاس دقت 0.5 ارائه می شود. امکان سفارش ترانس جریان جمع کننده هریس با بیش از دو ورودی وجود دارد.
تمامی ترانس جریان هریس دارای سال گارانتی بوده و از کیفیت و دقت بالایی برخوردار هستند.
