بی متال
بی متال یا رله حرارتی یکی دیگر از انواع تجهیزات حفاظتی می باشد که از موتورهای الکتریکی در برابر اضافه بار حفاظت می کند.
رله حرارتی یا بی متال از دو فلز با ضریب انبساط طولی متفاوت تشکیل شده است. این دو فلز روی یکدیگر پرس شده اند و در صورت عبور جریان بیش از حد از مدار، دو فلز گرم می شوند و طول آنها افزایش می یابد. و به دلیل آنکه ضریب انبساط طولی دو فلز با یکدیگر متفاوت است هردو به طرف فلز با ضریب انبساط طولی کمتر خم می شوند. در نتیجه این فرآیند کنتاکت ها ازهم باز می شوند و مسیر عبور جریان باز شده و مدار قطع می شود.
رله حرارتی به دو صورت دستی یا خودکار آماده بهره برداری مجدد می شوند. در حالت دستی وقتی رله عمل کرد باید با فشردن دکمه RESET، رله را به حالت اول بازگردانیم اما در حالت خودکار بعد از گذشت مدتی به صورت خودکار رله به حالت اول باز می گردد.

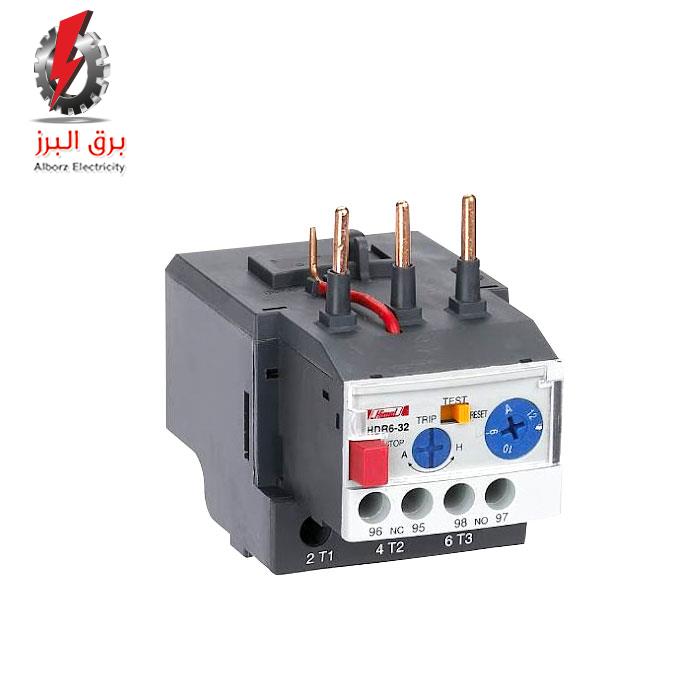

رله حرارتی هیمل
بی متال یا رله حرارتی های سری HDR6 هیمل در رنج جریان نامی 0.1 تا 630 تولید می شوند و قابل نصب بر روی کنتاکتور سری HDC6 می باشند. بی متال هیمل مطابق استاندارد IEC/EN 60947-4 تولید می شود و از کیفیت بالا و عملکرد خوبی برخوردار است. ولتاژ تحمل ضربه این رله حرارتی 6 کیلو ولت می باشد.
