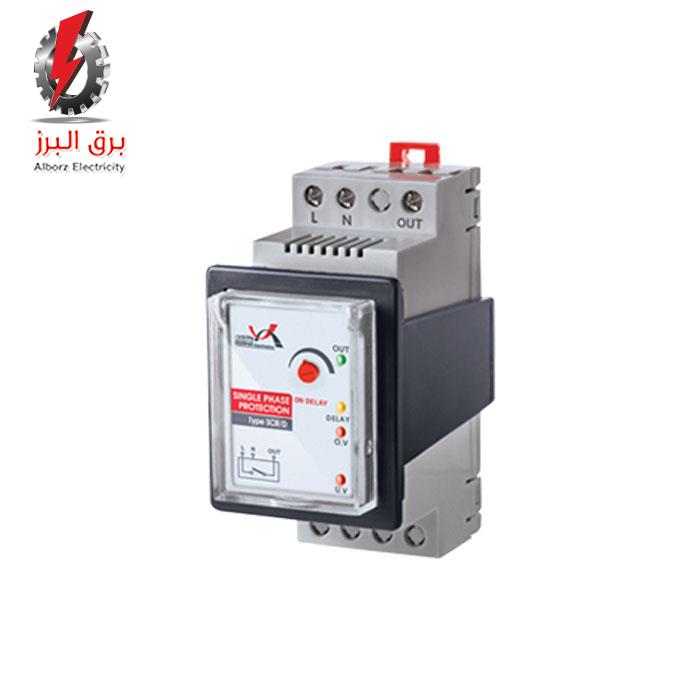

محافظ ولتاژ مدل SCR/D برنا الکترونیک
محافظ ولتاژ مدل SCR/D برنا الکترونیک یک محافظ تکفاز آنالوگ 32 آمپر است که از مصرف کننده در برابر افزایش و کاهش ولتاژ شبکه، دو فاز شدن و همچنین در برابر فشار ناشی از قطع و وصل متوالی برق محافظت می کند.
محافظ ولتاژ SCR/D برنا الکترونیک دارای خروجی با توان بالا (6 کیلو وات)، قابلیت تنظیم زمان تاخیر در وصل (قابل تنظیم از 1 تا 3 دقیقه توسط دسته DELAY ) و دارای چهار سیگنال نمایشگر زیر می باشد:
OUT : وصل خروجی
DLY : تاخیر در وصل
O.V : اضافه ولتاژ
U.V : کاهش ولتاژ
نقشه سیم بندی این محافظ ولتاژ بصورت زیر است:
ولتاژ تغذیه محافظ ولتاژ SCR/D برنا الکترونیک 170 تا 260 ولت متناوب با فرکانس شبکه 50 هرتز است. تلفات داخلی حدود 3 وات است و خطای ولتاژ برای کمتر از 175 ولت یا بیشتر از 255 ولت گرفته می شود. درجه حفاظت این محافظ ولتاژ تک فاز، IP20 مطابق با استاندارد IEC 60529 است و در دمای 20- تا 60+ درجه سانتیگراد و رطوبت 15% تا 85% عملکردی دقیق و مطلوب دارد.
نوع نصب این محافظ برق تابلویی، FlushMounted و DIN Rail مطابق استاندارد IEC 60715 می باشد و دارای سه سال گارانتی است.
