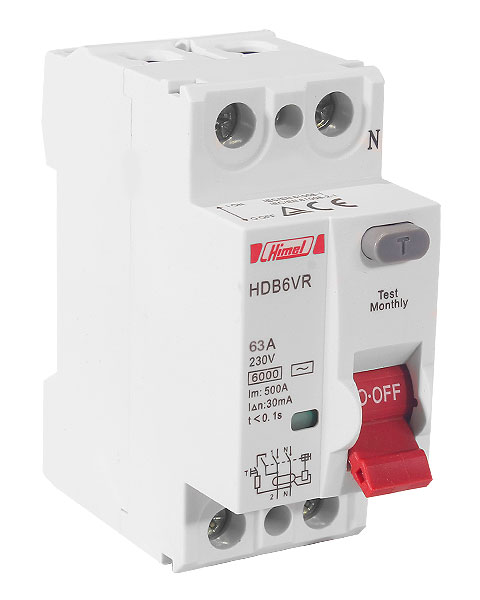

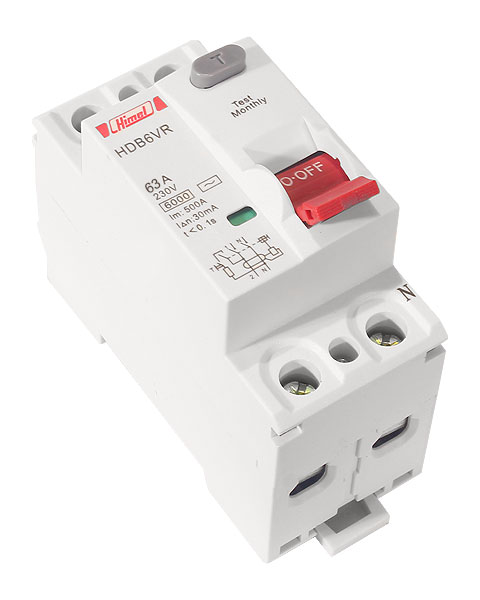

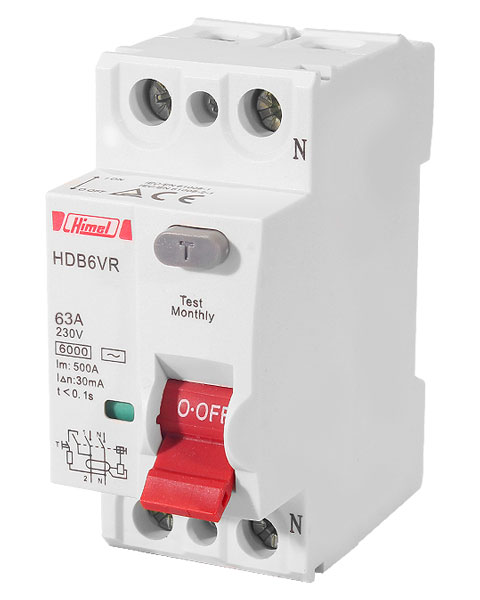

کلید محافظ جان دو پل 63A هیمل

کلید محافظ جان

فیوز محافظ جان یا کلید نشتی جریان یک نوع کلید حفاظتی در برابر برق گرفتگی می باشد که در صورت بروز کوچکترین نشتی جریان در مدار(با توجه به حساست کلید محافظ جان مورد استفاده) ، در زمان بسیار کوتاه و قابل قبولی مدار را قطع می کند و از جان افراد در برابر برق گرفتگی و ایجاد آتش سوزی در اثر نشتی جریان جلوگیری می کند.

نحوه عملکرد کلید محافظ جان

نحوه عملکرد کلید محافظ جان به این صورت است که جریان رفت (فاز) و جریان برگشت (نول) مدار را با هم مقایسه می کند، ( در مدارات تکفاز جریان عبوری از سیم‌های فاز و نول با هم برابر است و هیچ جریانی از سیم ارت عبور نمی کند) درصورتی که مدار دچار نشتی جریان شود، مقداری از جریان فاز از طریق بدن انسان و زمین به منبع باز می گردد و درنتیجه جریان برگشت از سیم نول مقداری کمتر از سیم فاز می شود. کلید محافظ جان کوچکترین اختلاف جریان (با توجه به حساسیت محافظ جان ) را تشخیص می دهد و مدار را قطع می کند و تا زمانی که مشکل نشتی جریان برطرف نشود اجازه وصل مجدد مدار را نمی دهد.

از آنجاییکه حداکثر جریانی که بدن انسان می‌تواند آن را تحمل کند ۳۰ میلی آمپر، آن هم در حدود ۲۰۰ میلی ثانیه است کلید های محافظ جان با حساسیت 30 میلی آمپر پر مصرف ترین محافظ جان ها هستند.

بخش های مختلف کلید محافظ جان

تست کلید محافظ جان

1. کلید تست محافظ جان

2. روی اکثر کلیدهای محافظ جان یک کلید وجود دارد که روی آن حرف  Tحک شده است. وقتی کلید محافظ جان را در ورودی مدار نصب کردیم می توان با استفاده از دکمه تست از عملکرد قطع برق توسط کلید محافظ جان اطمینان پیدا کرد.
3.

4. دستگاه تستر کلید محافظ جان

5. دستگاه تستر نشتی جریان وسیله ای است که می توان با استفاده از آن کلید محافظ جان را به ازای مقادیر مختلف حساسیت نسبت به نشتی جریان را بررسی کرد. عملکرد این دستگاه تستر به این صورت است که با استفاده از ولوم، نشتی جریان مورد نظر را انتخاب می کنیم و سپس دوشاخه دستگاه را به برق وصل می کنیم، در این حالت سه چراغ روی دستگاه روشن می شوند. درصورت سالم بودن کلید محافظ جان و وصل بودن ارت، با فشردن کلید تست روی دستگاه برق قطع می شود.
