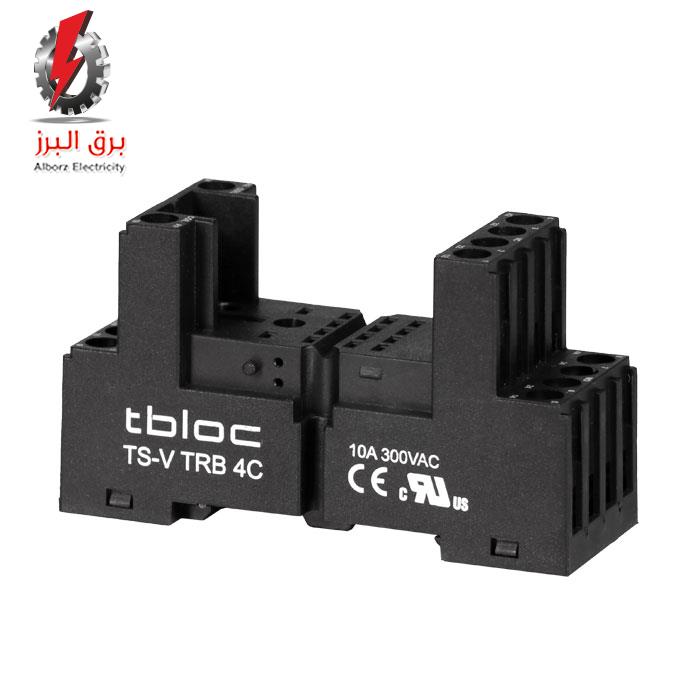

پایه رله مدل TS-V TRB 4C رعد الکتریک

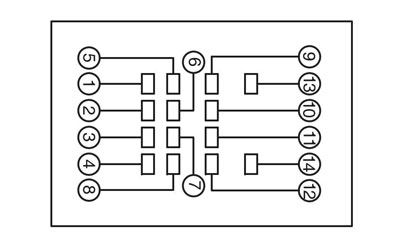

پایه رله مدل TS-V TRB 4C رعد الکتریک مناسب رله شیشه ای چهار کنتاکت 14 پایه سری TRB رعد می باشد که در شکل زیر دیاگرام سیم کشی آن را مشاهده می کنید. سیم کشی برای این پایه با ترمینال های پیچی انجام می شود.
محل اتصال پایه با مواد مخصوص و آبکاری برای کاهش مقاومت تماس بین رله و سوکت ساخته شده است و عایق از جنس PA6.6 با خاصیت خود خاموش شوندگی است. دمای عملیاتی 25- تا 70+ درجه سانتی گراد و درجه حفاظت IP20 از دیگر ویژگی های پایه رله رعد می باشد.
رله شیشه ای و پایه رله رعد مطابق با استانداردهای IEC 61810-1 و IEC 61984 و دستورالعمل ولتاژ فشار ضعیف CE است و توسط گواهینامه های UL و EAC تایید شده است. پایه رله رعد قابل نصب بر روی ریل TH35 DIN می باشد و دارای قابلیت نصب لوازم جانبی مانند نگهدارنده رله و ماژول های محافظ سیم پیچ است.
