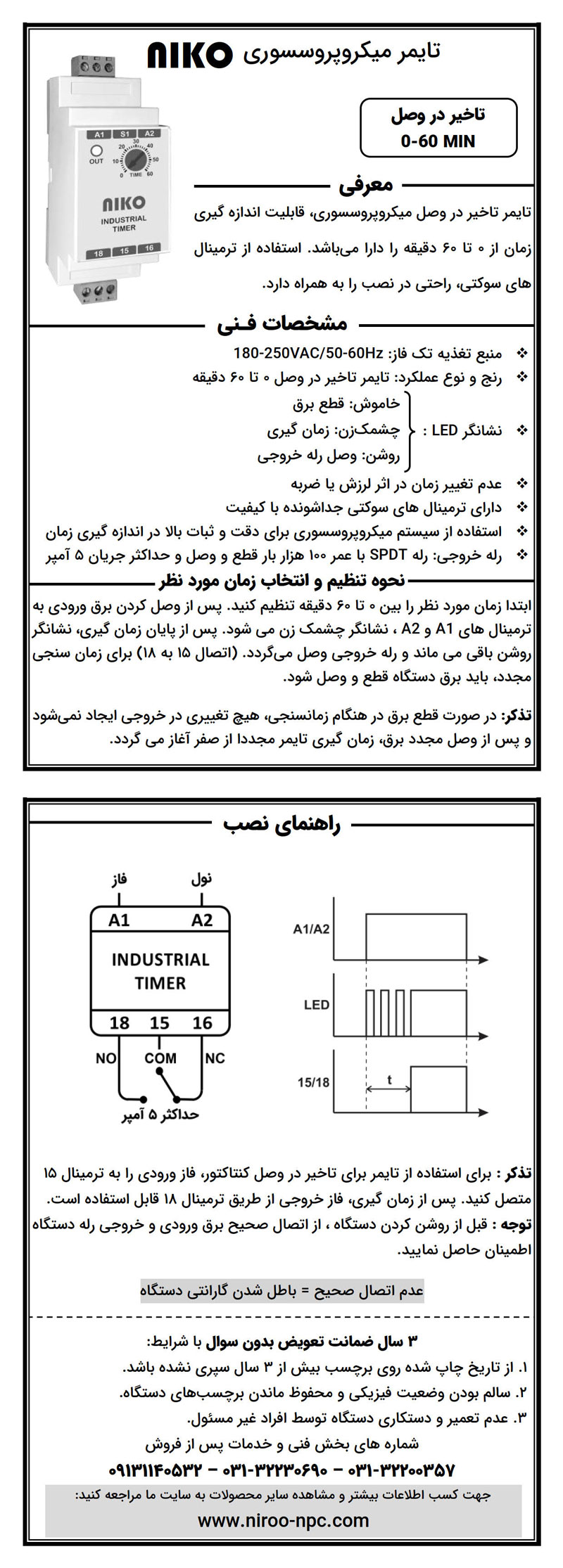

تایمر میکروپروسسوری دقیقه نیکو
تایمر مدل AT2-11M نیکو یک تایمر تاخیر در وصل میکروپروسسوری با قابلیت اندازه گیری زمان از 0 تا 60 دقیقه است. این تایمر قابل نصب روی ریل تابلوهای صنعتی می باشد و دارای ترمینال های سوکتی جداشونده است که سبب راحتی در نصب می شود.
تایمرهای نیکو به دلیل سیستم میکروپروسوری دارای دقت و ثبات بالا در اندازه گیری زمان هستند و دچار تغییر مقدار زمان در اثر لرزش یا ضربه نمی شوند. رله خروجی این دستگاه، رله SPDT با عمر 100 هزار بار قطع و وصل و حداکثر جریان 5 آمپر است. این تایمر آنالوگ دارای نشانگر LED برای بیان وضعیت های زیر است:
LED خاموش : قطع برق
چشمک زن : زمان گیری
روشن : وصل رله خروجی
تایمر میکروپروسسوری دقیقه نیکو در بازه دمای 20- تا 65+ درجه سانتی گراد و حداکثر رطوبت %70 عملکردی دقیق و مطلوب دارد. کیفیت بالای ساخت، ابعاد کوچک و سه سال گارانتی از دیگر ویژگی های این تایمر است.
نحوه تنظیم و انتخاب زمان مورد نظر تایمر دقیقه نیکو
ابتدا زمان مورد نظر را بین 0 تا 60 دقیقه تنظیم کنید. پس از وصل کردن برق ورودی به ترمینال های A1 و A2، نشانگر چشمک زن می شود. پس از پایان زمان گیری، نشانگر روشن باقی می ماند و رله خروجی وصل می گردد. (اتصال 15 به 18) برای زمان سنجی مجدد ، باید برق دستگاه قطع و وصل شود.
تذکر: در صورت قطع برق در هنگام زمانسنجی، هیچ تغییری در خروجی ایجاد نمی شود و پس از وصل مجدد برق، زمان گیری تایمر مجددا از صفر آغاز می گردد.
تذکر : برای استفاده از تایمر برای تاخیر در وصل کنتاکتور، فاز ورودی را به ترمینال 15 متصل کنید. پس از زمان گیری، فاز خروجی از طریق ترمینال 18 قابل استفاده است.
توجه : قبل از روشن کردن دستگاه، از اتصال صحیح برق ورودی و خروجی رله دستگاه اطمینان حاصل نمایید.
