کنترل آمپر AC دو رله True RMS نیکو
کنترل آمپر دو رله نیکو با تغذیه سوئیچینگ تک فاز، قابلیت اندازه گیری، نمایش و کنترل جریان از 0.01A تا 6000A در تمام رنج های CT را دارد و با فرمان به دو رله خروجی امکان کنترل جریان غیر مجاز یا اضافه بار را فراهم می آورد. در واقع این دستگاه قابلیت حفاظت کامل از سیستم ستاره – مثلث موتورهای سه فاز را دارد.
کنترل آمپر دو رله نیکو دارای تایمر تاخیر در وصل و تاخیر در قطع جهت کنترل رله خروجی اول (OUT) و تایمر تاخیر در قطع جهت کنترل رله خروجی دوم (ALM) و همچنین تایمر استارت اولیه جهت عملکرد رله های خروجی به هنگام استارت می باشد. قابلیت تنظیم هیسترزیس جهت وصل مجدد رله خروجی اول را نیز دارد.

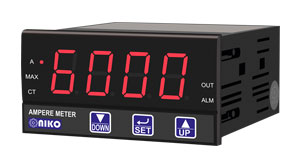

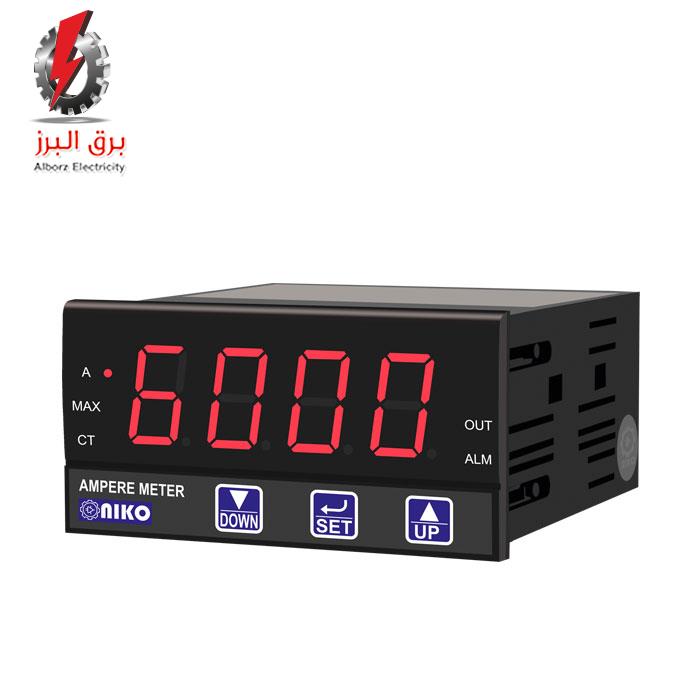

کنترل آمپر مدل AMP-1PH-2RL نیکو با ابعاد استاندارد 96*48 ساخته شده است و دارای نمایشگر بزرگ 4 رقمی برای نمایش جریان می باشد.
این دستگاه دارای قفل اتوماتیک پارامترها و 5 عدد نشانگر برای نمایش جریان میانگین (A)، تنظیم و نمایش (CT) CT، نمایش وصل بودن رله اول (OUT) و نمایش وصل بودن رله دوم (ALM) است.
عملکرد دستگاه
عملکرد دستگاه به این صورت است که پس از تنظیم CT در حالت عادی، نشانگر A به نشانه نمایش جریان True RMS روشن و جریان عبوی از CT با دقت بالا را نمایش می دهد و با افزایش جریان غیر مجاز یا اضافه بار از مقدار مشخص شده و سپری شدن زمان تایمر تاخیر رله خروجی فعال می گردد.
