کلید گردان سه فاز چپگرد راستگرد توان ره صنعت
کلید گردان ها از نظر تعداد کنتاکت، فاز و ساختار مکانیکی از تنوع بسیار بالایی برخوردارند و با توجه به ویژگی های خاصی که دارند در کاربردهای مختلف مورد استفاده قرار میگیرند.
یکی از کلید گردان های پرکاربرد در صنعت، کلید گردان سه فاز چپگرد راستگرد است، گاها در صنعت پیش می آید که ما نیاز به تغییر جهت گردش موتور داریم و باید جهت گردش روتور را از چپ به راست یا بالعکس تغییر دهیم. این کار را می توان با استفاده از کلید گردان چپ راست در مدار فرمان چپگرد راستگرد انجام داد.
کلید چپگرد راستگرد سه فاز دارای حالت یک و دو و حالت صفر برای خاموش است. حالت یک برای چپ گرد و حالت دو برای راست گرد الکتروموتور مورد استفاده قرار می گیرد که تفاوت حالت ۱ و ۲ در این است که جای دو فاز جابجا می شود در حالت ۱ سه فاز RST به الکتروموتور می‌رسد و در حالت 2 سه فاز RTS به الکتروموتور می رسد.
در شکل زیر روش کدگذاری کلید گردان های توان ره صنعت را مشاهده می کنید:

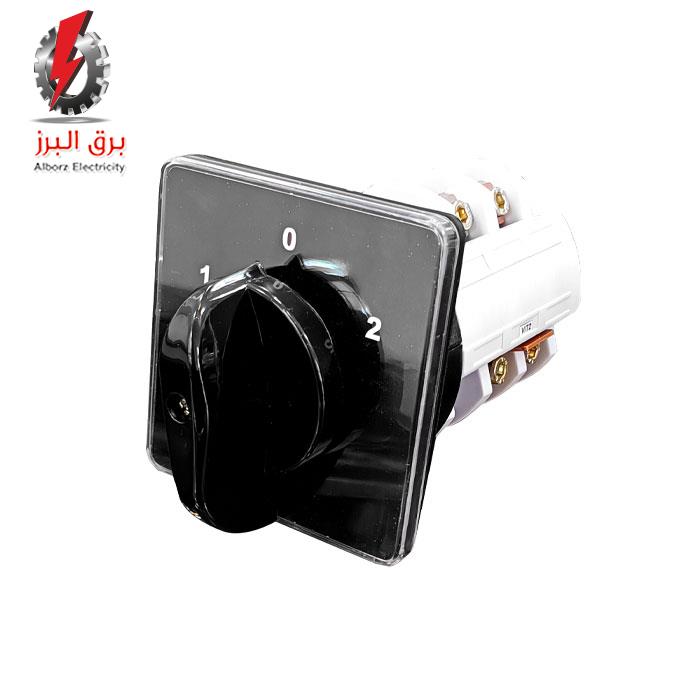

کلید گردان مدل G4000008GL4 توان ره صنعت
با توجه به شرح نحوه کدگذاری، کلید گردان مدل G4000008GL4 توان ره صنعت یک کلید گردان سه فاز چپ راست 400 آمپر از سری G، با صفحه GL4 می باشد. صفحه GL4 دارای ابعاد 130*130 میلیمتر با درجه حفاظتی IP40 در برابر گرد و غبار و آب از سمت پنل جلویی است. سرعت و سهولت در نصب و کیفیت بالای مواد اولیه استفاده شده در ساخت کلید گردان های برند توان ره صنعت از جمله مهم ترین ویژگی های آن است که سبب مقاومت مکانیکی، الکتریکی و حرارتی بالای آن ها شده است.
در شکل زیر دیاگرام مدار داخلی و کنتاکت های کلید گردان سه فاز چپگرد راستگرد را مشاهده می کنید:
