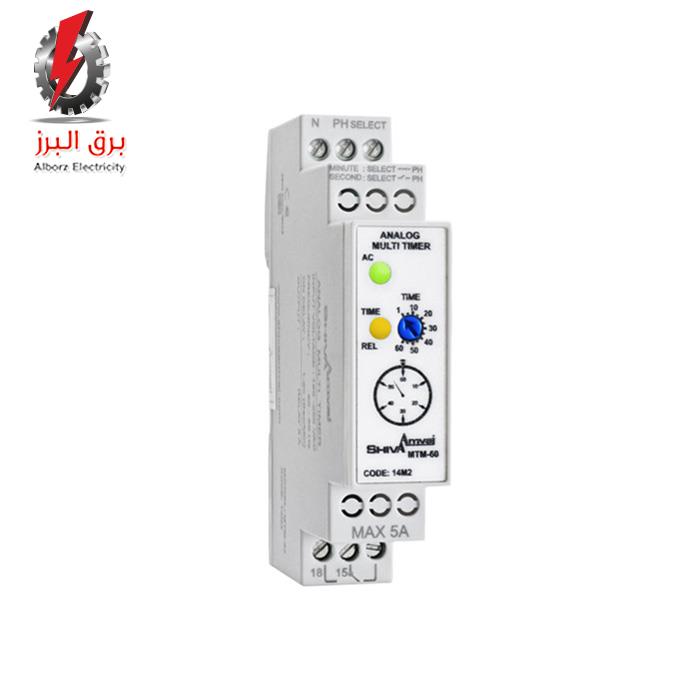

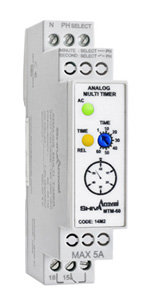

مولتی تایمر آنالوگ شیوا امواج (سری M)
مولتی تایمر آنالوگ شیوا امواج به صورت تایمر تاخیر در وصل می باشد که می تواند به دو صورت تایمر ثانیه یا تایمر دقیقه استفاده گردد. این محصول مناسب مراکز تجاری،صنعتی و مسکونی است و از جمله ویژگی های آن می توان به ابعاد کوچک، دقت بالا و ثبات در تکرار و قابلیت پلمپ شدن پانل(جهت عدم دسترسی و تغییرات توسط افراد متفرقه) اشاره کرد.
مولتی تایمر آنالوگ سری M شیوا امواج دارای 2 نشانگر برای اعلام برق شبکه (AC) و چراغ REL/TIME در حالت چشمک زن برای اعلام زمان گیری و در حالت دائم روشن برای اعلام حالت وصل رله می باشد.
نحوه نصب مولتی تایمر آنالوگ شیوا امواج (سری M)

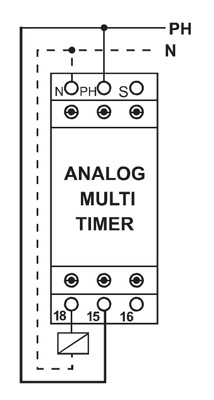

ابتدا تایمر را روی ریل داخل تابلو یا مکان مورد نظر نصب کنید و مطابق نقشه سیم کشی نمایید.
فاز ورودی را به ترمینال 15 و خروجی آن را با توجه به نیاز به ترمینال 16 یا 18 وصل نمایید. در صورتی که ترمینال SELECT به فاز وصل گردد، دستگاه به صورت تایمر دقیقه و چنانچه ترمینال SELECT آزاد باشد دستگاه به صورت تایمر ثانیه عمل می کند.
پس از تعیین نوع تایمر، زمان مورد نظر را از 1 تا 60 تنظیم و برق ورودی دستگاه را وصل نمایید. نشانگر REL شروع به چشمک زدن می کند بعد از اتمام زمان تنظیم شده، رله خروجی به صورت دائم وصل و نشانگر روشن باقی می ماند.
توجه : برای زمان گیری مجدد باید برق ورودی دستگاه قطع و وصل گردد.
