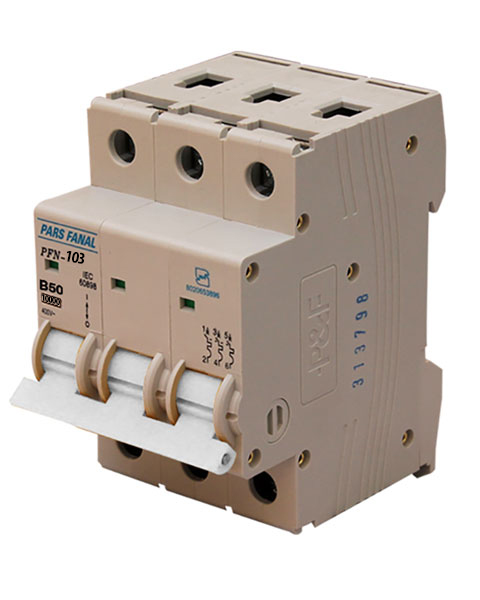

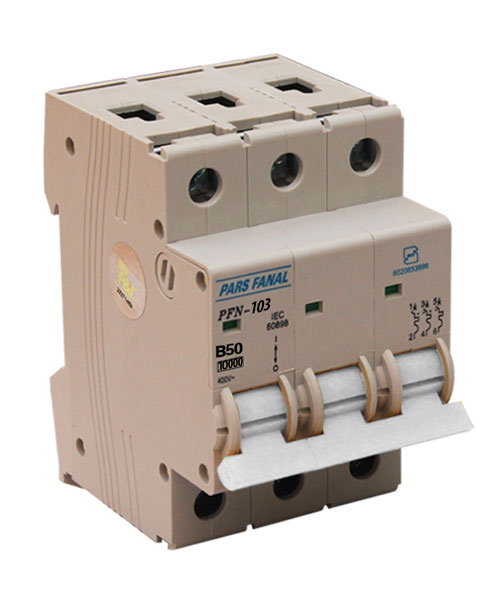

کلید مینیاتوری سه پل(10KA) 50A پارس فانال

فیوز مینیاتوری

فیوز مینیاتوری ( Miniature Circuit Breaker ) که اختصارا MCB نامیده می شود به منظور حفاظت از تجهیزات الکتریکی در برابر اضافه جریان و اتصال کوتاه برای مصارف مختلفی از قبیل حفاظت از تجهیزات برق خانگی و صنعتی مورد استفاده قرار میگیرد.

کلیدهای مینیاتوری بسیار متنوع هستند و برای کاربردهای مختلف طراحی و تولید شده اند. انتخاب فیوز مینیاتوری مناسب نوع کاربرد مورد نظر در رسیدن به نتیجه مطلوب و حفاظت به موقع و کامل بسیار حائز اهمیت است.


پارامترهای مهم در هنگام انتخاب کلید مینیاتوری عبارتند از:

1. 1.    تیپ مناسب با کاربرد مورد نظر
2. 2.    جریان نامی کلید مینیاتوری
3. 3.    تعداد پل
4. 4.    قدرت قطع
5. 5.    ولتاژ عملیاتی
6. 6.    مشخصات منحنی عملکرد

کلید مینیاتوری پارس فانال

شرکت پارس فانال تولید کننده انواع کلید مینیاتوری با کیفیت و مطابق استاندارد بین المللی IEC 60898 می باشد. این محصول قابلیت حفاظت در مقابل اضافه جریان و قابلیت عملکرد مغناطیسی در مقابل اتصال کوتاه را دارد.

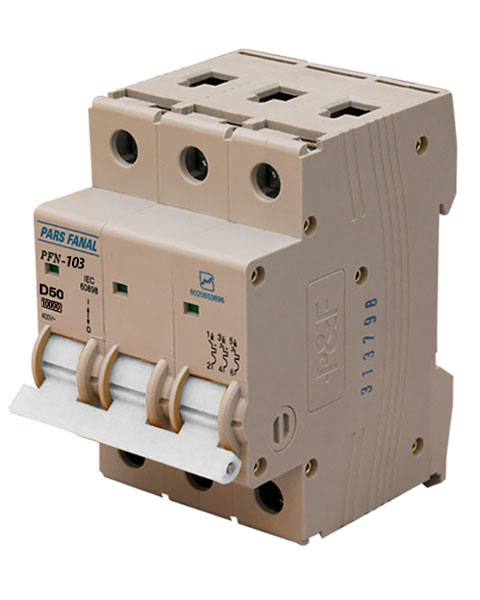

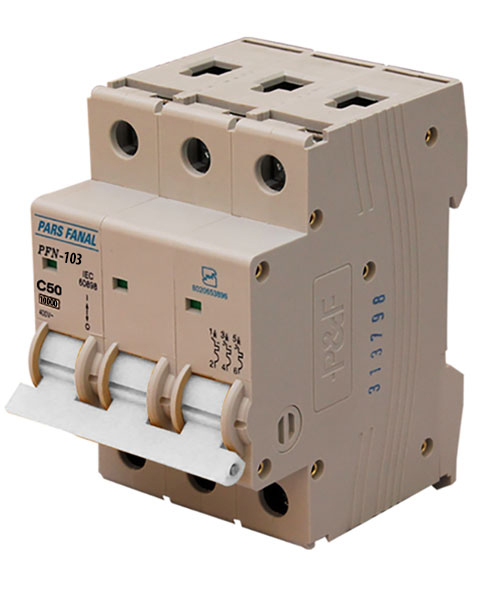

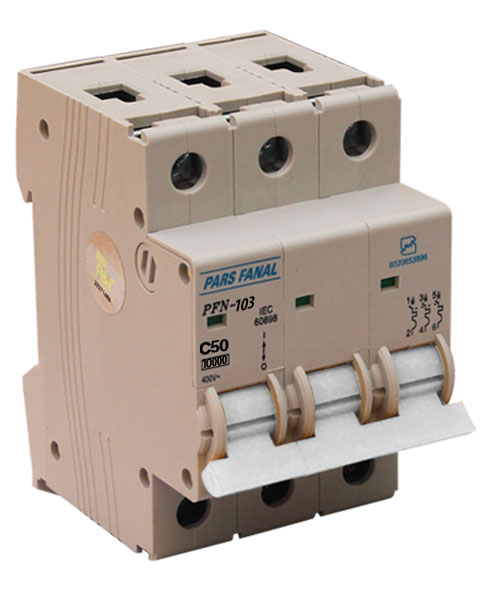

فیوز مینیاتوری پارس فانال در سه تیپ روشنایی (B) ، موتوری (C) و سخت موتوری (D) در انواع تک پل ، تک پل با نول (1P+N) ، دو پل ، سه پل ، سه پل با نول (3P+N) و چهار پل در رنج وسیعی از جریان تولید می شوند.

انتخاب فیوز مینیاتوری

در این بخش یک نمونه کلید مینیاتوری پارس فانال را مشاهده می کنید که قصد داریم نوع کاربرد و مشخصات فنی آن را از روی بدنه تشخیص دهیم.

کلید مینیاتوری بالا از نوع سه پل و تیپ B یعنی تندکار است که بیشتر کاربرد عادی خانگی و روشنایی دارد و جریان نامی آن 25 آمپر است و تحمل جریان لحظه ای آن 6000 آمپر است .


1. منحنی قطع فیوز مینیاتوری پارس فانال
