فلوتر
فلوتر یکی از تجهیزات کنترل سطح می باشد که برای سنجش ارتفاع مایعات یا محتوای مخازن و کنترل آن به واسطه قطع یا وصل کردن جریان ورودی و خروجی مواد به محیط مخزن مورد استفاده قرار می گیرند. فلوتر در لغت به معنای شناور است. در صنعت و مبحث ابزار دقیق فلوتر به قسمتی از دستگاه های کنترل کنندۀ سطح گفته می شود که روی سیال شناور می ماند.
نحوه عملکرد فلوتر
نحوه عملکرد کنترل کننده های سطح به این صورت است که شامل یک جسم شناور با چگالی کمتر از سیال مورد استفاده در سیستم می باشد. معمولا این جسم شناور به یک اهرم یا سیم متصل می باشد، با بالا رفتن شناور، اهرم حرکت کرده و ورودی سیال به مخزن را می بندد. و زمانی که مقدار سیال داخل مخزن کم شود جسم شناور با سطح آب پایین آمده و ورودی سیال به مخزن باز می شود.
انواع فلوتر
فلوترهای آب، بخار، فلوترهای الا کلنگی، فلوتر عیوض، فلوتر مواد غذایی و دیگ بخار، فلوتر مکانیکی انواع مختلف فلوتر می باشند. فلوتر های مکانیکی ساده ترین نوع فلوتر و ساده ترین نوع کنترل سطح مایعات می باشند.

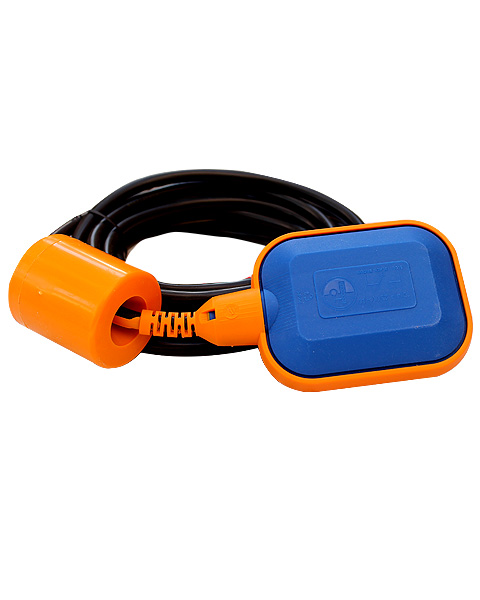

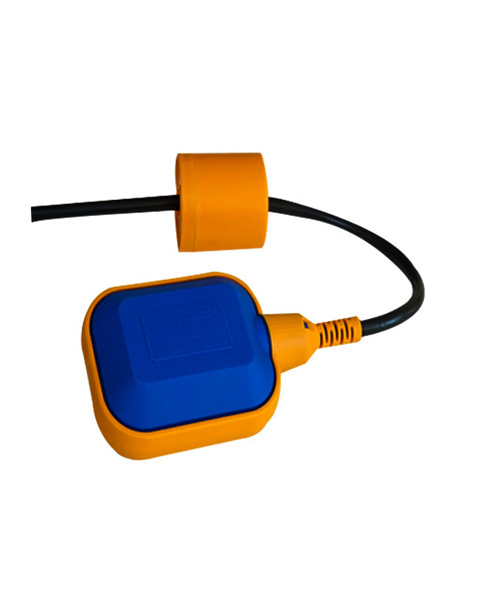

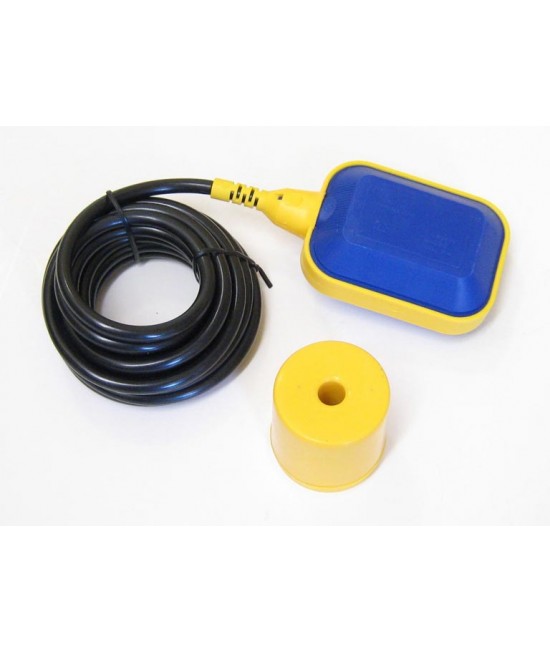

فلوتر مکانیکی دارای یک گوی می باشد که در هنگام بالا آمدن و یا پایین رفتن سطح سیال ، این گوی فلزی به دلیل تغییر شیب حرکت کرده و کنتاکتی که در درون فلوتر قرار دارد قطع و وصل می شود.
برای انتخاب فلوتر مناسب باید چند مورد را مورد توجه قرار داد:
- چگالی سیال
- رنج دمایی
- فشار مخزن
- ارتفاع اندازه گیری
