کابل شبکه
کابل شبکه (LAN) جهت هدایت اطلاعات و دیتای شبکه مورد استفاده قرار می گیرد. بطور کلی برای انتقال اطلاعات از سه نوع کابل استفاده می شود.
انواع کابل شبکه
کابل کواکسیال
کابل کواکسیال کابلی است که در آن هادی مرکزی توسط یک عایق منعطف محصور شده است. روی این لایه عایق، رشته های رسانای نازکی که درهم بافته شده اند قرار گرفته است و در آخر یک روکش عایق همه آنها را دربرگرفته است.
کابل فیبر نوری
کابل فیبرنوری یک کابل شبکه است که از رشته هایی ازجنس شیشه تشکیل شده که درون یک محفظه عایق قرار گرفته اند. این کابل ها برای استفاده در مسافت زیاد و برای شبکه های داده با عملکرد بالا و ارتباطات از راه دور مورد استفاده قرار می گیرند.
کابل با زوج سیم به هم تابیده شده(Twisted pair)
این نوع کابل شبکه شامل هشت رشته سیم می باشد که دو به دو به یکدیگر تابیده شده اند و چهار زوج سیم را تشکیل داده اند. هدف از این کار به حداقل رساندن اثر نویزهای الکترومغناطیسی است.
در بعضی از کابل ها فقط یک روکش کلی روی همه سیم ها کشیده شده است و در بعضی دیگر روی هر زوج سیم به هم تابیده شده نیز یک روکش کشیده شده است تا سیم ها در برابر نویز داخلی (تاثیر سیم های داخلی بر یکدیگر) در امان باشند.
انواع کابل شبکه با زوج سیم به هم تابیده شده
این نوع کابل از نظر سرعت انتقال داده و میزان تداخل به انواع مختلفی تقسیم می شوند. که با نام های CAT1 تا CAT8 شناخته می شوند. CAT مخفف کلمه CATEGORY به معنای گروه و رده می باشد. هرچه رده کابل بالاتر باشد سرعت انتقال بالاتر و تداخل کمتری دارد.
تیپ های مختلف کابل شبکه با زوج سیم به هم تابیده شده
UTP :
کابل فاقد فویل و شیلد
FTP :
کابل دارای فویل آلومینیوم

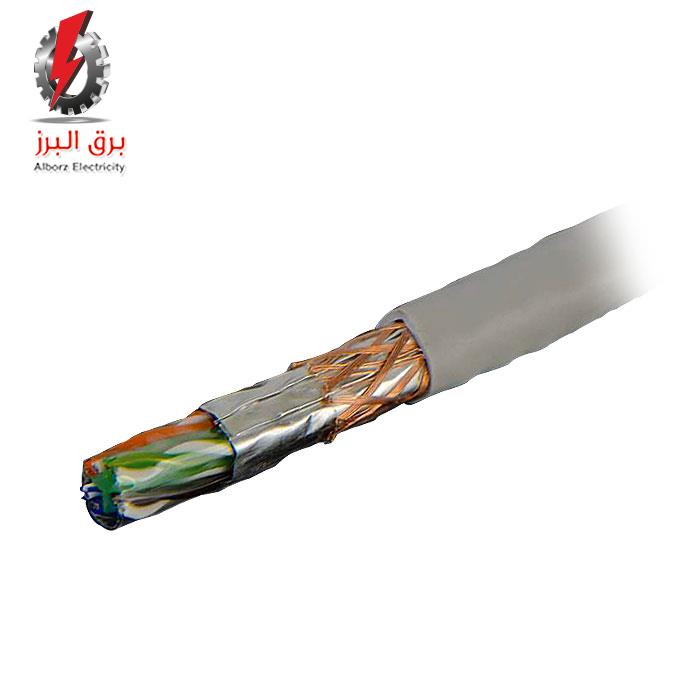

SFTP :
کابل دارای فویل و شیلد مسی
درکابلهای شبکه جهت جلوگیری از وارد شدن نویز از فویل استفاده می شود. و بکارگیری شیلد در کابل شبکه جهت تخلیه اثرات القایی و الکتریسیته ساکن به سیستم تخلیه ارت است.
برای کابل کشی در محیط های پر نویز مانند محیط های صنعتی از کابل های SFTP استفاده می شود. تا نفوذ نویز به درون کابل به حداقل برسد.
