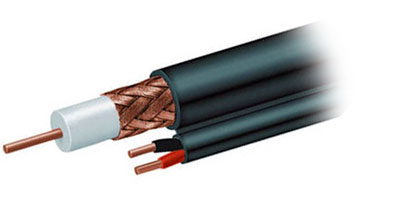

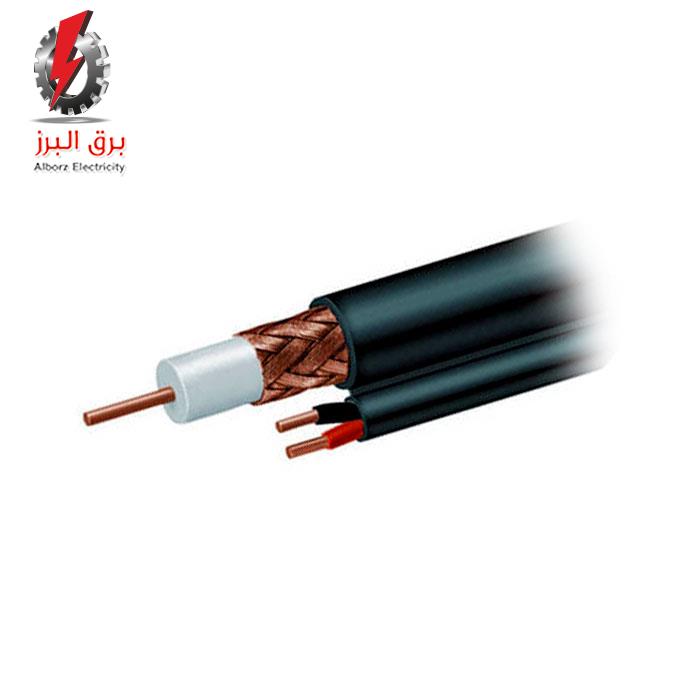

کابل کواکسیال RG59 ترکیبی سیم و کابل مشهد

 کابل کواکسیال

کابل کواکسیال کابلی است که در آن هادی مرکزی توسط یک عایق منعطف محصور شده است. روی این لایه عایق، رشته های رسانای نازکی که درهم بافته شده اند قرار گرفته است و در آخر یک روکش عایق همه آنها را دربرگرفته است. هدف استفاده از لایه نازک رسانا خارجی جلوگیری از نفوذ نویزهای محیط می باشد. بدین ترتیب سیم داخل در مقابل پارازیت های خارجی محافظت می شود.

کابل آنتن

کابل آنتن یکی از انواع کابل های کواکسیال می باشد. جنس هادی کابل آنتن از مس می باشد و این مس در یک لایه نازک آلومینیومی قرار گرفته است. هنگام انتخاب کابل آنتن به پارامتر افت سیگنال آن توجه کنید. هر چقدر افت سیگنال یک کابل در طول مشخص، کمتر باشد، کیفیت آن بهتر است.

انواع کابل کواکسیال

کابل کواکسیال بر اساس امپدانس (امپدانس الکتریک: مقاومتی است که بر اثر یک اختلاف پتانسیل در برابر جریان الکتریکی ظاهر می‌شود)، قطر رسانای درونی و کاربرد در انواع مختلفی تولید می شوند.

 جهت اتصال کابل های کواکسیال از فیش‌های BNC استفاده می شود.

 کابل های کواکسیال اغلب بر اساس استاندارد JIS 3501 طراحی و ساخته می شوند.

کابل کواکسیال RG

کابل RG یک نوع کابل کواکسیال است که مخفف Radio Guide است. این کابل اغلب برای انتقال سیگنال‌های ویدئویی کم قدرت استفاده‌ می‌شود.

کاربرد انواع کابل RG

1. کابل RG6 :

2. مناسب استفاده برای تلویزیون و ماهواره

3.  کابل RG11 :

4. مناسب استفاده برای مسافت های طولانی وساختمان های مرتفع

5.  کابل RG59 :

6. مناسب استفاده در سیستم دوربین مدار بسته

7. کابل RG60 :

8. مناسب استفاده برای تلویزیون های با کیفیت تصویر بالا
