تجهیزات جانبی کلید حرارتی هیمل
HAE : کنتاکت کمکی نصب از بالا
HAN : کنتاکت کمکی نصب از بغل
HAU : رله آندر ولتاژ
HAS : رله شنت

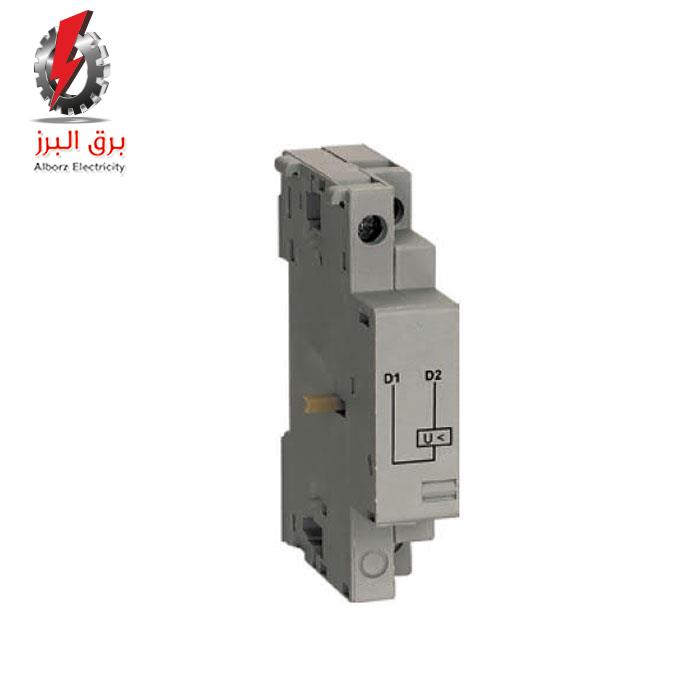

رله آندر ولتاژ هیمل
رله آندر ولتاژ یکی از تجهیزات جانبی کلیدهای حرارتی می باشد که به صورت جانبی و از پهلو به کلید حرارتی وصل می شود. رله افت ولتاژ (Under Voltage Relay) عملکردی بر عکس رله شنت دارد، به این معنی که برای اینکه به کلید حرارتی اجازه قطع و وصل بدهد، باید دو سر بوبین این رله همیشه دارای برق باشد. به محض اینکه برق رله آندر ولتاژ قطع شود، کلید حرارتی نیز قطع می گردد.
رله آندر ولتاژ هیمل مطابق استاندارد های IEC 60947-1 , IEC60947-2 , IEC 60947-4-1 تولید شده است و از عملکرد مطلوبی برخوردار است. این رله آندر ولتاژ مناسب کلید حرارتی تیپ 32 می باشد و در انواع ولتاژ بوبین 127~110 ولت، 240~220 ولت و 400~380 ولت تولید می شود.
