کلید محافظ جان ترکیبی رعد الکتریک
کلید محافظ جان ترکیبی که با نام RCBO مخفف عبارت Residual Current Circuit Breaker with Overcurrent، نیز شناخته می شود، در واقع ترکیبی از کلید مینیاتوری و کلید محافظ جان است که به منظور حفاظت اضافه بار، اتصال کوتاه و نشتی جریان مورد استفاده قرار میگیرد.
کلیدهای محافظ جان ترکیبی رعد الکتریک از نوع دو پل (1P+N) جریان متناوب (AC) هستند و با انواع جریان نامی 6 تا 63 آمپر و منحنی قطع C، B و D و قدرت قطع 6 و 10 کیلو آمپر قابل سفارش می باشند.
کلید محافظ جان ترکیبی رعد الکتریک از کیفیت بالای مواد اولیه و ساخت برخوردار است و دقت بالایی در عملکرد صحیح و به موقع دارد. این محصول زمانی که خطای نشتی جریان اتفاق می افتد، مدار را در کمتر از 100 میلی ثانیه قطع می کند. دیاگرام مداری این محافظ جان ترکیبی مطابق شکل زیر است.

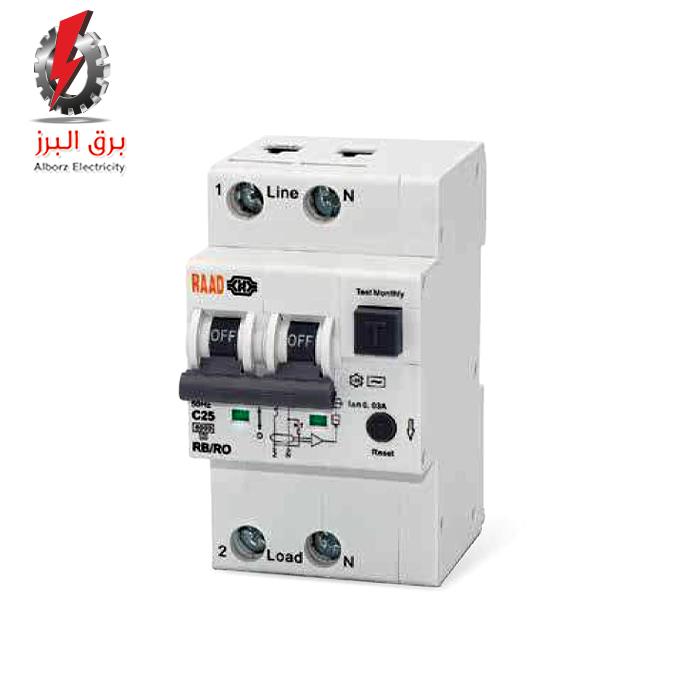

کلید محافظ جان ترکیبی رعد الکتریک مدل RB/RO-2P-16A/6KA از نوع دو پل با جریان نشتی 30 میلی آمپر است و قدرت قطع آن 6 کیلو آمپر می باشد. این محصول در انطباق کامل با استاندارد بین المللی IEC 61009-1 ساخته شده است و طول عمر الکتریکی و مکانیکی کلیدهای محافظ جان ترکیبی رعد الکتریک به ترتیب 4000 و 10000 سیکل است.
کلید محافظ جان ترکیبی الکترونیک رعد دارای نشانگر موقعیت کنتاکت (قطع یا وصل) و ساختار حفاظتی IP20 بوده و در دمای محیط 5- تا 40+ درجه سانتی گراد عملکردی مطلوب دارد (با میانگین روزانه کمتر یا مساوی ۳۵ درجه ی سانتی گراد). دمای مبنا برای تنظیم المان حرارتی این کلید محافظ جان ترکیبی 30 درجه سانتی گراد است.
کلیدهای محافظ جان ترکیبی رعد الکتریک دارای دو باسبار در بالا و پایین محصول است. و قابلیت نصب کنتاکت کمکی CB و کنتاکت خطا FB رعد الکتریک به منظور استفاده بهتر در مدار را دارد.
