سرسیم

سرسیم ها به منظور متصل کردن دو کابل یا سیم به یکدیگر و یا متصل کردن کابل یا سیم به هادی دیگری به عنوان مثال شینه، برای برقراری اتصال موقت یا دائم مورد استفاده قرار میگیرند. سرسیم ها از نظر جنس، روکش، سایز و کارایی بسیار متنوع هستند و در این بخش قصد داریم بطور مفصل به معرفی انواع سرسیم بپردازیم.

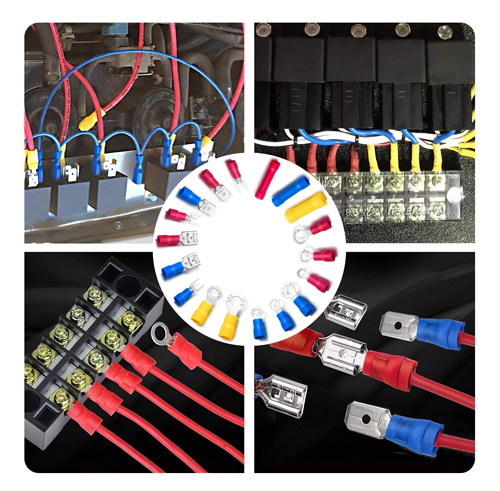

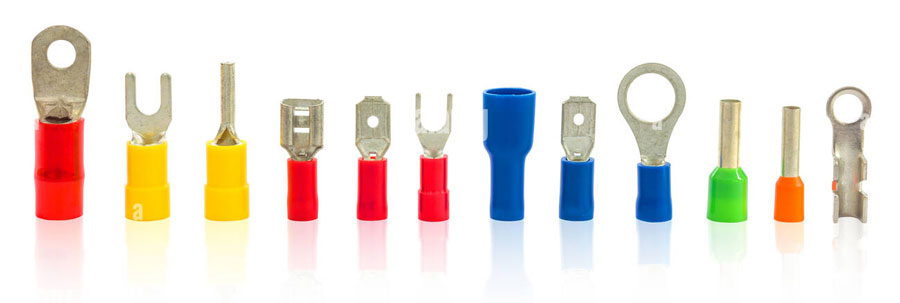

انواع سرسیم

سرسیم ها دارای انواع مختلفی هستند و هر کدام برای کاربردی خاص طراحی شده اند و معمولا در دو نوع روکشدار و بدون روکش عرضه می شوند.

سرسیم وایرشو

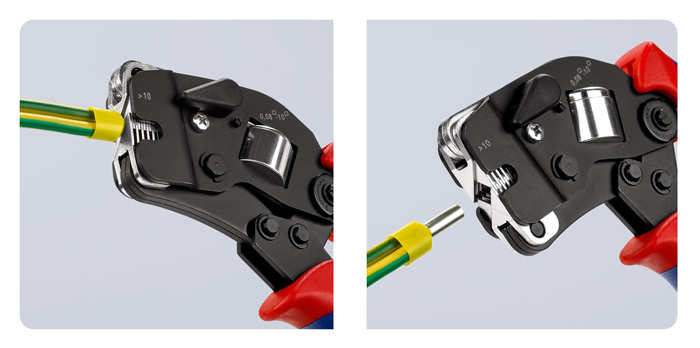

سرسیم وایرشو به منظور اتصال سیم به ترمینال مورد استفاده قرار میگیرد شکل ظاهری وایرشو به صورت یک لوله است که در محل ورودی سیم دارای روکش عایق و بصورت مخروطی می باشد. و نصب آن به این صورت است که قسمت عایق وایرشو روی عایق سیم قرار گرفته و قسمت هادی آن روی قسمت لخت سیم به وسیله ابزار، پرس می شود.

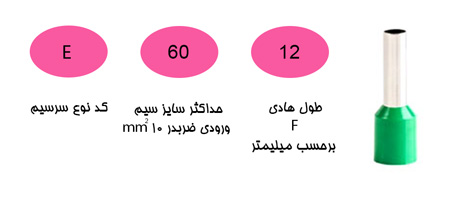

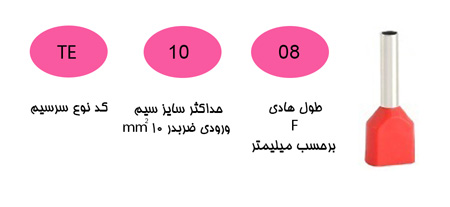

وایرشو ها در دو نوع تکی و دوبل تولید می شوند. وایرشو تکی دارای یک ورودی سیم و وایرشو دوبل دارای ورودی دو سیم به صورت همزمان می باشد. وایرشو های تکی روکش دار با حرف E و وایرشو های دوبل روکش دار با حرف TE کد گذاری می شوند.

سرسیم سوزنی (PTV)

سرسیم سوزنی از نظر کارایی مشابه وایرشو است با این تفاوت که در وایرشو سیم داخل لوله فلزی شده و پرس می شود و قسمتی که زیر پیچ می رود را تشکیل می دهد، ولی در سرسیم سوزنی به این صورت است که در انتهای سرسیم سیم گیر وجود دارد و هادی سیم در زیر قسمت سیم گیر پرس شده و محلی که در زیر پیچ ترمینال قرار می گیرد یک ورقه فلزی لوله شده می باشد.
سرسیم سوزنی به دلیل ضخامت بیشتری که نسبت به وایرشو دارد توانایی عبور جریان بیشتری را دارد و در مصارف صنعتی مورد استفاده قرار میگیرد.

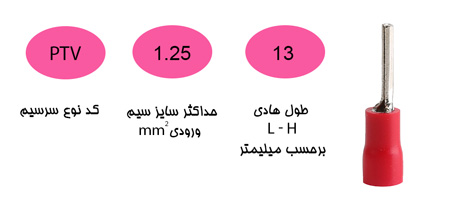

نحوه کدگذاری سرسیم سوزنی بصورت زیر است:

سر سیم حلقوی (RV)

سر سیم گرد یا حلقوی از مناسب ترین اتصالات برای اتصال سیم به پیچ هادی می باشد. برای نصب این سرسیم، پیچ هادی را باز نموده و قسمت هادی سرسیم که بصورت حلقوی است، را حول محل قرارگیری پیچ هادی قرار می دهیم و پیچ را می بندیم. این نوع اتصال در اثر ارتعاشات زیاد و عوامل دیگر از بدنه پیچ و یا هر جایی که نصب کرده اید، خارج نمی شود و ایمنی بالایی را فراهم می آورد.

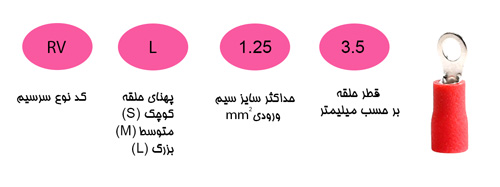

سرسیم گرد با حروف RV نام گذاری می شود:

سرسیم دو شاخ (SV)

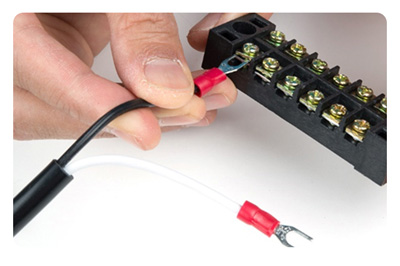

سرسیم دو شاخ به گونه ای ساخته شده است که نیازی به باز کردن کامل پیچ هادی نیست و به راحتی می توان قسمت هادی سر سیم را حول پیچ قرار داده و آن را محکم بست.

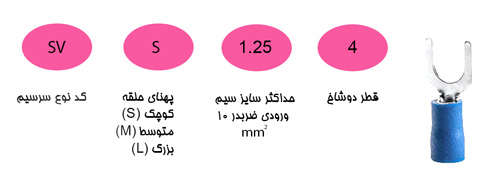

نحوه کد گذاری سرسیم دوشاخ بصورت زیر است:
